Использование сопряжений кривой с Анимацией

Исследование анимации линейно интерполирует преобразование движения между двумя точками. При сопряжении компонента с кривой, рассчитанное движение может отличаться от желаемого.

Чтобы это исправить, выполните одно из следующих действий:
  • Воспользуйтесь сопряжением расстояния, которое измеряет расстояние по кривой, вместо использования линейной интерполяции. Используйте значение расстояния для определения новой позиции.
  • Добавьте промежуточные ключевые точки, чтобы сделать движение более точным.

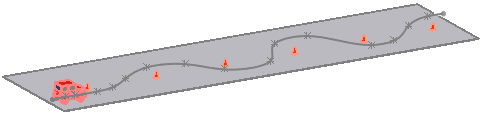

Сопряжение сборки машины с кривой для отображения движения машины вокруг дорожных знаков

Чтобы создать анимацию с использованием сопряжения сборок с кривыми:

  1. Откройте сборку и создайте кривую для движения сборки.
  2. На вкладке Исследование движения 1 установите маркер времени на значение 00:00:00.
  3. Нажмите Сопряжение (панель инструментов Сборка) или выберите Вставка > Сопряжение.
  4. В PropertyManager Сопряжение, если Вы используете однотельную кривую в Шаге 1:
    1. В разделе Выбор сопряжений нажмите на поле Объекты сопряжения и выберите кривую и точку в сборке.
    2. Выберите Совпадение в качестве типа сопряжения.
  5. В PropertyManager Сопряжение, если Вы используете многотельную кривую в Шаге 1:
    1. Выберите Сопряжение пути в разделе Дополнительные сопряжения.
    2. В разделе Выбор сопряжений нажмите на Вершину компонента и выберите вершину для создания сопряжения с точкой в сборке.
    3. Нажмите на Выбор пути, выберите SelectionManager и путь для сопряжения.
  6. Нажмите .

    Это сопряжение отвечает за движение машины вдоль кривой.

    Сопряжение отсутствует Сопряжение совпадения с кривой

  7. Нажмите Сопряжение .
  8. Выберите кривую и заднюю часть сборки.
  9. Добавьте сопряжение Расстояние как можно ближе к 0. Это сопряжение контролирует расстояние, на которое машина перемещается от начальной точки кривой.
  10. Нажмите .
  11. Перетащите маркер времени на конечное время. Например, используйте 00:00:10.
  12. Отредактируйте сопряжение расстояния, чтобы указать расстояние, которое машина проедет от начальной точки. Например, используйте 100 дюймов.
  13. Нажмите Воспроизведение, чтобы просмотреть анимацию.

    Видео: Анимация сопряжения к кривой
