Связывание размеров с помощью глобальных переменных

Связывание значений с помощью глобальных переменных в диалоговом окне Изменение:

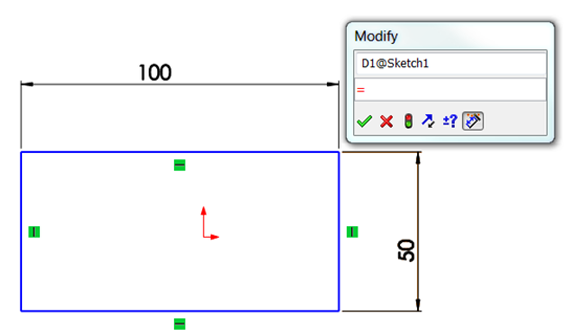

  1. Дважды нажмите на размер, затем в диалоговом окне Изменение введите = (знак равенства).
    linked_values_1

    Знак равенства вводится для назначения глобальной переменной для размера. Если не ввести знак равенства, можно создать новую глобальную переменную, но она не будет назначена для размера.

  2. Введите имя глобальной переменной.

    Это имя отображается желтым цветом и появляется кнопка Создать глобальную переменную.
    linked_values_7

  3. Нажмите кнопку Создать глобальную переменную create_global_variable_button.
  4. Нажмите PM_OK.gif.

    В графической области за размером отображается equations_dimension.

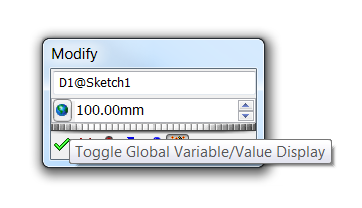

  5. Переключите отображение значения и имени, нажав кнопку Глобальная переменная global_variable_button.
    linked_values_3

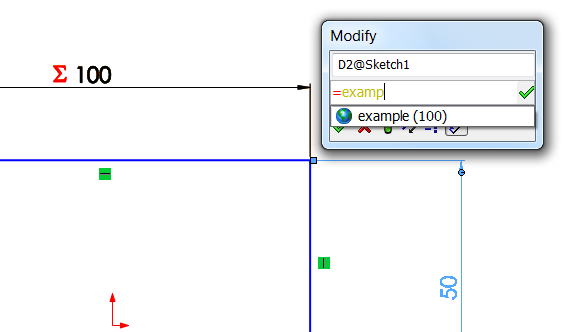

  6. Найдите размер, который требуется связать с этой глобальной переменной. Дважды нажмите на размер, затем в диалоговом окне Изменение введите = (знак равенства) и несколько символов имени глобальной переменной.

    Отображается плавающие меню с именем, совпадающим с введенными символами.
    linked_values_4

  7. Выберите имя глобальной переменной нажмите кнопку PM_OK.gif.

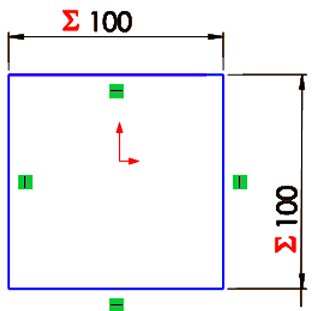

    Оба размера становятся связанными с глобальной переменной.


    linked_values_5

  8. При необходимости, повторите операцию для других размеров.
Глобальную переменную можно отредактировать, дважды нажав на размеры и используя диалоговое окно Изменение или отредактировав значения в диалоговом окне Уравнения.

Глобальные переменные являются двунаправленными, это означает, что два или более размеров, определенных с помощью глобальной переменной, будут изменяться при изменении любого из этих размеров.
