Примеры: Применение нескольких ограничений к элементам

Можно определить ограничения, как первичные, вторичные или третичные.

Например, для сборки потребуется выполнить сопряжение элемента с несколькими элементами, такими как вал, ограниченный с обеих сторон набором отверстий.

Примеры

Применение нескольких ограничений
  Вторичный вал
В этом примере главный вал, который сопряжен с корпусом, должен быть выровнен в соответствии с левосторонним и правосторонним отверстиями корпуса. Вторичный вал должен быть выровнен в соответствии с центральными отверстиями двух накладок.
  Главный вал
При ограничении главного вала с помощью корпуса выберите параметры концентричности для правого и левого отверстий в качестве первичных ограничений.

При ограничении вторичного вала выберите параметры концентричности для каждой накладки в качестве первичных ограничений.

Другие примеры применения нескольких ограничений:

Ограничения совпадения для пластин, сопряженных с несколькими копланарными плоскостями, на одной или нескольких деталях
Можно выполнить сопряжение накладки с двумя плоскостями на основании с помощью двух ограничений совпадения.

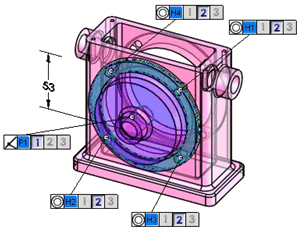

Ограничения концентричности применяются одновременно к двум наборам отверстий
Можно выполнить сопряжение четырех отверстий накладки с четырьмя отверстиями корпуса в качестве вторичного ограничения.
