Имена тегов заголовка в файлах CALS

Чтобы найти имена тегов в заголовке файла CALS (если они неизвестны), для просмотра файла можно использовать текстовый редактор HEX.

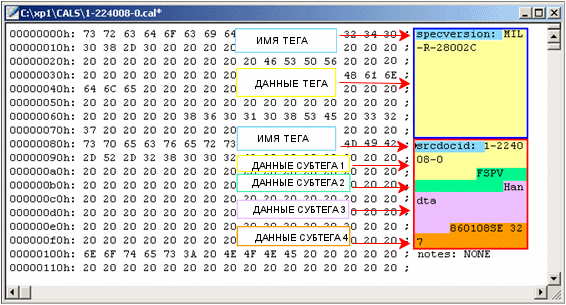

В приведенном ниже примере показан файл CALS, открытый в редакторе hex. Чтобы определение тегов заголовка было более понятным, мы применили цветовую кодировку.

  • При настройке переменных карты данных файла для ссылки на теги заголовка в файлах CALS используйте в качестве имени блока имя cals.
  • Теги заголовка находятся в начале каждого файла CALS и отображаются в формате ASCII; каждый тег занимает до 128 байтов текста.
  • Тег начинается с имени, затем идет двоеточие. При настройке переменных карты данных файла данное имя используется в качестве имени атрибута. За именем следуют данные тега. Они представляют собой информацию, которую можно считывать и обновлять с карт данных файлов Enterprise PDM. В приведенном примере синее поле представляет первый тег с именем specversion, который содержит текст MIL-R-28002C.
  • Тег можно разделить на вспомогательные теги фиксированной длины, каждый из которых будет содержать свои данные. В приведенном выше примере красное поле представляет второй тег с именем srcdocid, в котором содержатся данные четырех вспомогательных тегов. Чтобы пользоваться данными этих вспомогательных тегов, следует отредактировать файл Calsplugin.ini.
