Графики балки PropertyManager

Создает графики сдвига, момента, вращающего момента или осевых сил для балок или графики осевых сил для стержней. Графики балки создаются в локальных направлениях для каждой балки.

Чтобы отобразить данный PropertyManager, запустите исследование Simulation. Нажмите правой кнопкой мыши папку Результаты и выберите Определить диаграмму балки.

Отобразить

Компонент Выберите один из указанных ниже параметров:
  • Осевое усилие
  • Усилие сдвига в направлении 1
  • Усилие сдвига в направлении 2
  • Момент в направлении 1
  • Момент в направлении 2
  • Вращающий момент
Для стержней доступно только Осевое усилие.
Единицы измерения Выбрать единицы измерения графика.
  Отрисовка профиля балки (медленный способ) Отображение диаграмм балки на действительной геометрии балки в отличие от отображения на цилиндрах.

Выбранные балки

Все Выбирает все балки.
Выбрать Выберите балки в графической области. Программное обеспечение учитывает только Выбранные балки.
Ширина диаграммы балки Управляет шириной эпюр балки для улучшения видимости.

Свойство

  Включить текст заголовка Введите пользовательский заголовок эпюры.
  Связать эпюру с ориентацией именованного вида Позволяет связать предварительно определенную ориентацию вида с активной эпюрой.
Ассоциировать с текущим видом Связывает текущий вид с активной эпюрой.

Чтобы отобразить направления балки в активной диаграмме балки, щелкните правой кнопкой мыши значок диаграммы балки и выберите Настройки. В окне PropertyManager в разделе Параметры деформированной эпюры, выберите Отобразить направления балки.

Направления балки показаны в центре каждой балки

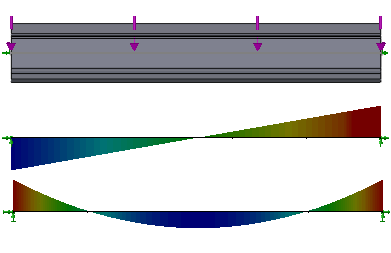

Графики сдвига и момента, создаваемые для балки с защемленными концами, подвергнутой воздействию равномерно распределенной нагрузки:
