Эпюра проверки сварки

В окне Эпюры проверки шаблонов отображается статус надежности всех соединителей торцевых сварных швов в активном документе.

Чтобы отобразить этот модуль PropertyManager, запустите cтатическое исследование для соединителей торцевых сварных швов. Нажмите правой кнопкой мыши папку Результаты и выберите Определить эпюру проверки сварки.

Для получения дополнительной информации о программных расчетах эпюры проверки сварных швов см. Расчет размеров сварного шва.
Требует внимания. Необходимо составить перечень соединителей сварных швов, оценка размера сварного шва для которых (приведена в разделе PropertyManager Соединитель торцевых сварных швов ) меньше, чем размер сварного шва, рассчитанный программой. Эти соединители отображаются красным цветом в графической области.
Если соединитель отображается в папке Требует внимания, его работоспособность под угрозой. Рассмотрите возможность изменения размера соединителя.

OK. Перечислить соединители сварных швов, оценка размера сварного шва для которых больше, чем дает расчет. Соединитель, отображаемый в папке OK, может нести нагрузку без сбоев. Соединители отображаются зеленым цветом в графической области.

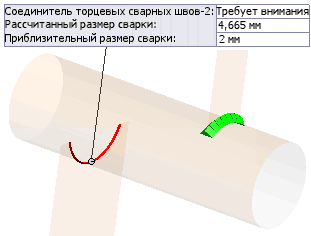

Выберите любой соединитель из двух папок для отображения его условного обозначения в графической области. Условное обозначения отображает статус надежности соединителя, а также рассчитанный и оценочный размер сварного шва.

Подробности. Перечисляются размеры сварных швов и сил всех соединителей торцевых сварных швов в активном документе.
