Сопротивляемость проектированию углового сварного шва (Европейский стандарт)

Размер сварного шва определяется по Eurocode EN 1993-1-8: 2002, Paragraph 4.5.3.

Сварные тяги решаются в координаты галтели шва, как показано ниже. Область галтели шва концентрируется у корня.

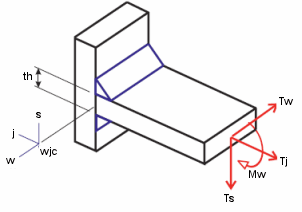

Диаграмма свободного тела сварного соединения

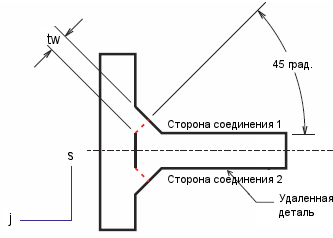

Диаграмма свободного тела через галтель шва
Для поперечной нагрузки в координатах сварного соединения Для поперечной нагрузки в координатах галтели сварного шва

Силы, передающиеся на единицу длины сварного шва, решены в компоненты, параллельные и поперечные продольной оси сварного шва и нормальные и поперечные плоскости галтели шва.

Сопротивляемость углового сварного шва достаточна, если следующие две формулы выполнены:

где:

  • fu является пределом прочности на растяжение более слабой соединенной детали
  • w - соответствующий коэффициент корреляции из данной таблицы.
  • 2 - частичный запас прочности из данной таблицы.
  • - нормальное напряжение, перпендикулярное галтели
  • - напряжение при сдвиге (в плоскости галтели), перпендикулярное оси сварного шва
  • - напряжение при сдвиге (в плоскости галтели), параллельное оси сварного шва
  • - нормальное напряжение, параллельное оси сварного шва. Оно не рассматривается при проверке сопротивляемости сварного шва.
