Используйте PropertyManager "Анализ отклонения" для отображения отклонений между сеткой и другими объектами, созданными посредством ссылок на сетку.
Цветная сетка или цветные сплайны отображают отклонение. Наведите курсор на отклонение для получения конкретных значений. Можно сохранить подробную информацию в отчете отклонения.
Тип анализа
| |
Отклонение поверхности к сетке |
Цветное отображение сетки показывает отклонение между извлеченной поверхностью и сеткой. Для каждой вершины сетки программа рассчитывает наиближайшую точку, расположенную по нормали к поверхности.
|
 |
| |

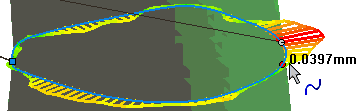

Отклонение кривой к сетке |
Цветные спайны по протяженности кривой отображают отклонение между точками на кривой и проецированными точками на сетке.
|
 |
| |
Отклонение сетки |
Делает исходную сетку справочной для создания другой рабочей сетки. Измеряйте по исходной сетке, чтобы убедиться, что рабочая сетка остается в зоне допуска.
|
 |
Настройки анализа
 |
Сетка или подсетка |
Выберите сетку, по отношению к которой Вы анализируете отклонение.
|
 ,  , |
Поверхности, Кривые, Исходная сетка или подсетка |
Выберите элементы, с помощью которых Вы анализируете отклонение по отношению к выбранной Сетке или подсетке.
|
 |
Чувствительность |
Указывает количество используемых справочных точек. Для кривых этот параметр также контролирует количество отображаемых сплайнов.
|
 |
Верхняя граница |
Устанавливает верхнюю границу отклонения.
|
 |
Нижняя граница |
(не доступно для параметра Отклонение кривой по отношению к сетке.) Устанавливает нижнюю границу отклонения.
|
| |
Вычислить |
Отображает анализ отклонения.
|
| |
Отчет |
Сохраняет отчет анализа отклонения в файле .txt.
|
Анализ отклонения
Устанавливает цвета, используемые для отображения анализа отклонения. Программа помещает значения верхних и нижних границ в график с постоянно изменяющимися цветами. Значения выше или ниже границ отображаются одним цветом.
