PropertyManager Место, определяющее базу

Присоедините место, определяющее базу и связанное с ней обозначение к грани или кромке модели.

Стиль

Определите Стиль.

Настройки

Обозначение. Выберите стиль заданного обозначения:

PM_Datum_Target_Symbol.gif Заданное обозначение datum_target_x.gif
PM_Datum_Target_SymbolOutside.gif Обозначение с внешним размером области Создается выноска к позиции. datum_target_area_size_out.gif
PM_Datum_Target_Symbol_No.gif Отсутствует заданное обозначение datum_target_no_target_symbol.gif

Тип маркера. Выберите отображение заданной области.

PM_Datum_Target_Area_X.gif Тип маркера X (точка) datum_target_x.gif

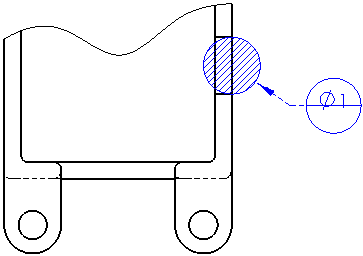

PM_Datum_Target_Area_Circle.gif Круглый тип маркера Штриховка применяется к круглому типу маркера. datum_target_circular.gif

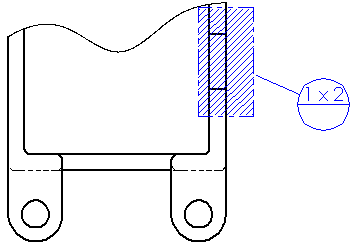

PM_Datum_Target_Area_Rect.gif Прямоугольный тип маркера Штриховка применяется к прямоугольному типу маркера. datum_target_rectangular2.gif
PM_Datum_Target_Area_No.gif Не отображать заданную область datum_target_do_not_display.gif
PM_DatumTarget_Size.gif Размер заданной области. Укажите Ширину и Высоту (для прямоугольников) или Диаметр (для значений направления X и окружностей).
Значение в первом поле (2) управляет диаметром круглого маркера.

Значение в первом поле (1) управляет шириной прямоугольника. Значение во втором поле (2) управляет высотой.

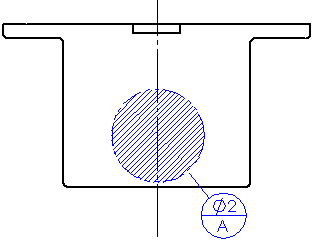

PM_DatumTarget_Refs.gif Ссылки на места, определяющие базу. Можно указать до трех ссылок (позиций). Справочная база отображается в нижней части позиции. datum_target_datum_refs.gif

Выноска

Выберите тип выноски для управления изгибами, шрифтом выноски и типами стрелок:

PM_Leader_Bent_Solid.gif Изогнутая, сплошная выноска
PM_Leader_Bent_Dashed.gif Изогнутая, пунктирная выноска
PM_Leader_Straight_Solid.gif Прямая, сплошная выноска
PM_Leader_Straight_Dashed.gif Прямая, пунктирная выноска
  Выберите Стиль стрелки.



В чертежах с именованными слоями выберите нужный слой.
