Применение элементов изгиба полезно для изменения сложных моделей с помощью простых и интуитивных инструментов для различных сфер применения, включая разработку концепций, механическое проектирование, промышленный дизайн, красители для штампов, литейные формы и т.д. С помощью элементов изгиба можно изменить как единое тело, так и многотельную деталь.
Чтобы получить доступ к PropertyManager, нажмите кнопку Изгиб
на панели инструментов "Элементы" или выберите .
Ввод изгиба
Используйте эти параметры для выбора тел для изгиба, установки типа изгиба и настройки величины изгиба.
 |
Тела для изгиба |
Используется для выбора тел для изгиба. |
| |
Типы изгиба |
Используется для определения типа изгиба. Чтобы создать несколько типов изгиба, создайте отдельные элементы изгиба. Выберите один из указанных ниже типов. |
| |
Изгибание |
Используется для изгибания одного или нескольких тел относительно красной оси X (ось сгиба). Расположите триаду и плоскости отсечения для управления кромками, местоположением и размером изгибания. Этот тип изгиба используется в различных сферах, включая промышленный дизайн, механическое проектирование, разработку пружинных конструкций для штампованных металлических изделий, удаление неровностей с поверхностей деталей сложной формы и т.д.
Нейтральная плоскость изгиба проходит через исходную точку триады и располагается относительно плоскостей X-Z триады. Длина дуги, располагающейся между плоскостями отсечения вдоль нейтральной плоскости, при создании изгиба остается неизменной.
Задайте следующие параметры:
|
Угол
|
Используется для установки угла сгиба и работы с Радиусом  сгиба.
|
|
Радиус
|
Используется для установки радиуса сгиба.
|
|
| |
|

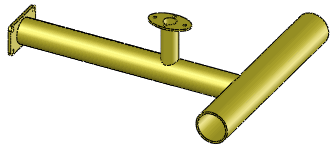

Пример Изгибания

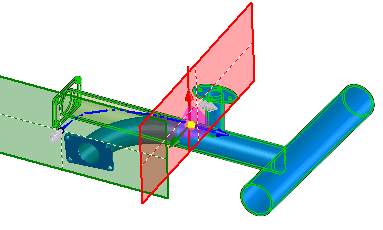

- Наведите указатель на триаду. При этом отображается указатель перемещения/поворота
 . Нажмите правой кнопкой мыши, чтобы повернуть триаду. При этом изменится направление изгиба. Нажмите левой кнопкой мыши, чтобы переместить триаду.
- Поместите указатель на манипуляторы плоскости отсечения. При этом отобразится указатель перемещения
 . Перетащите манипуляторы для размещения плоскостей отсечения.
- Поместите указатель на кромку плоскостей отсечения. При этом отобразится указатель изгибания
 .
- Перетащите плоскости отсечения для изгибания или изменения элемента «Изгиб».
|
| |
|

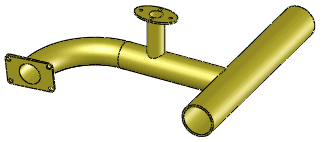

Результат выполнения Изгибания |
 |
| |
Поворот |
Поворот твердых тел и тел поверхности вокруг синей оси Z триады. Расположите триаду и плоскости отсечения для управления кромками, местоположением и величиной поворота.
Установить этот параметр:
|
Угол
|
Используется для установки угла поворота.
|
|
| |
Пример Поворота
Исходная деталь с ребрами
|
 |
| |

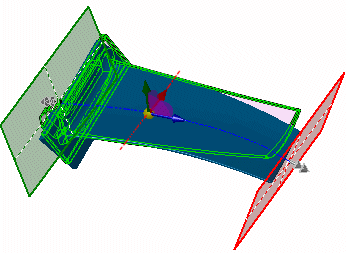

Предварительный просмотр поворота. Зона изгиба ограничена плоскостями отсечения. |
 |
| |

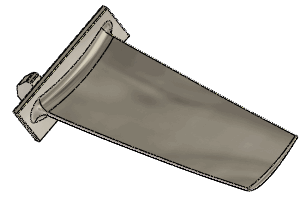

Результат выполнения Поворота |
 |
| |
Заострение |
Заострение твердых тел и тел поверхности вдоль синей оси Z триады. Расположите триаду и плоскости отсечения для управления кромками, местоположением и величиной заострения.
Установить этот параметр:
|
Коэффициент конуса
|
Используется для установки степени заострения. При настройке Коэффициента конуса плоскости отсечения не перемещаются.
|
|
| |
Пример заострения
Исходная деталь
|
 |
| |
|

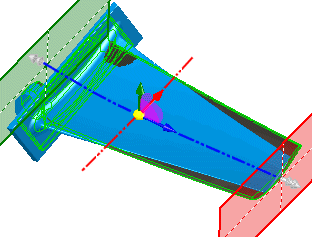

Предварительный просмотр заострения
Зона изгиба ограничена плоскостями отсечения
|
 |
| |
|
Результат выполнения Заострения |
 |
| |
Растягивание |
Растягивание твердых тел и тел поверхности вдоль синей оси Z триады. Укажите расстояние и перетащите кромку плоскости отсечения с помощью левой кнопки мыши. Установить этот параметр:
|
Расстояние растяжения
|
Используется для установки степени растяжения.
|
|
| |
|
Пример растягивания
Исходная деталь
|
 |
| |
|
Предварительный просмотр растягивания
Зона изгиба ограничена плоскостями отсечения |
 |
| |
|
Результат выполнения Растягивания |
 |
| |
Грубые кромки |
Используется для создания аналитических поверхностей (конусов, цилиндров, плоскостей и т.д.), которые часто образовываются в разделении граней, возникающих в месте пересечения плоскостей и тел. Если отключить этот параметр, результаты основаны на сплайне, поэтому поверхности могут быть более сглажены, а исходные грани останутся без изменений.
|
| |
Пример грубых кромок
Поворот с передвижением плоскостей отсечения для ограничения области поворота.
|
 |
| |
Результат при выборе параметра Грубые кромки.
При пересечении плоскостей отсечения с деталью грань разделяется на отдельные грани.
|
 |
| |
Результат при отключенном параметре Грубые кромки.
Грань остается единой.
|
 |
Плоскости отсечения
Используйте эти параметры для установки местоположения плоскостей отсечения.
 |
Выберите справочный объект для плоскости отсечения |
Располагает исходную точку плоскости отсечения в выбранной точке модели. |
|
Расстояние отсечения |
Используется для перемещения плоскости отсечения из внешних размеров тел вдоль оси плоскости отсечения (синяя ось Z). Задается значение. |
| |
Пример установки плоскостей отсечения
Исходная деталь
|
 |
| |
Перетащите плоскости отсечения в требуемое положение или задайте значения параметров в окне PropertyManager (Менеджер свойств)
|
 |
| |
Результат
|
 |
Система координат
Используйте эти параметры для установки местоположения и ориентации триады.
Параметры изгиба
 |
Точность изгиба |
Управляет качеством поверхности. С улучшением качества также увеличивается доля успешных попыток для элемента изгиба. Например, при отображении сообщения об ошибке переместите бегунок вправо. Перемещайте бегунок только по мере необходимости; с увеличением точности поверхности снижается качество изображения.
|
