PropertyManager Элемент по траектории

Задайте параметры в PropertyManager в зависимости от типа элемента по траектории.

Чтобы получить доступ к PropertyManager, нарисуйте профиль и путь, которому требуется следовать, а затем нажмите кнопку Бобышка/Основание по траектории (панель инструментов "Элементы"), Вырез по траектории (панель инструментов "Поверхности") или Поверхность по траектории (панель инструментов "Поверхности").

Профиль и направление

  Элемент по траектории профиля Создает элемент по траектории с использованием профиля и пути.
  Твердотельный элемент по траектории (Доступно только для выреза по траектории. Недоступно для элементов сборки.) Создает элемента выреза по траектории с использованием тела инструмента и пути. Наиболее частое использование – это создание вырезов в цилиндрических телах. Этот параметр также полезен при фрезеровке.
    Только для выреза по траектории при выборе параметра Твердотельный элемент по траектории путь должен быть расположен по касательной (нет острых углов) и начинаться в точке на или внутри профиля тела инструмента.

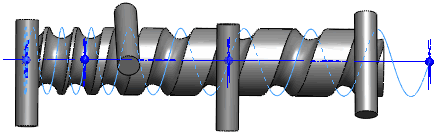

Тело инструмента и путь Вырез по траектории
    Принцип функционирования параметра Твердое тело по траектории, если в качестве траектории движения тела инструмента выбран геликоид.
    При выборе значения По направлению для параметра Ориентация/тип скручивания и значения Нет для параметра Тип выравнивания траектории тело инструмента точно придерживается касательных геликоида.

    Чтобы во время движения по геликоиду тело инструмента оставалось перпендикулярным к справочной линии, выберите значение Вектор направления для параметра Тип выравнивания траектории и укажите ось, по отношению к которой тело инструмента должно сохранять перпендикулярное положение, например, к плоской торцевой поверхности цилиндра.

    Тело инструмента остается параллельным по отношению к конечной грани по мере следования пути геликоида по цилиндру. Данная функциональность важна для потребителей, использующих машинную обработку.

Профиль Устанавливает профиль эскиза (сечение), используемое для создания элемента по траектории. Выберите эскиз профиля в графической области или в дереве конструирования FeatureManager. Профиль должен быть замкнутым для основания или бобышки по траектории. Для элемента поверхности по траектории профиль может быть замкнутым или разомкнутым.
Тело инструмента (только вырез твердого тела по траектории) Тело инструмента должно быть выпуклым, не объединенным с главным телом и содержать один из следующих элементов:
  • Повернутый элемент, состоящий только из аналитической геометрии, например, линий и дуг.
  • Цилиндрический вытянутый элемент.
Путь Указывает путь, по которому должен быть расположен элемент по траектории. Выберите эскиз профиля в графической области или в дереве конструирования FeatureManager. Путь может открытым или замкнутым, набором кривых, находящихся в эскизе, кривой или набором кромок модели. Начальная точка направления должна лежать на плоскости профиля.

Ни сечение, ни направление, ни полученный в результате твердотельный элемент не могут быть самопересекающимися.

Параметры

  Ориентация/Контроль скручивания Управляет ориентацией Профиля во время его движения по Пути. Доступные варианты


По направлению

Сечение всегда остается под тем же углом по отношению к пути.

Если выбрать По направлению, параметры стабилизируют профили, когда небольшие неровные флуктуации кривизны вдоль траектории приводят к неровному расположению профилей.

Параллельно к начинающему сечению

Сечение всегда остается параллельно к исходному сечению.

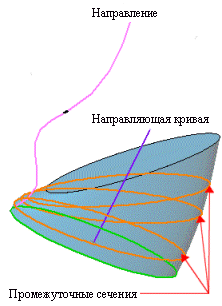

По направлению и 1ой направляющей кривой





Выберите По направлению и 1ая направляющая кривая, и скручивание промежуточной части определяется вектором из направления к первой направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений.

По 1ой и 2ой направляющей кривой



Выберите По 1ой и 2ой направляющей кривой, и скручивание промежуточных частей определяется вектором от первой ко второй направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений.

Скручивание вдоль маршрута

Скручивает сечение вдоль маршрута. Определите скручивание в градусах, радианах или поворотах в поле Определить.



В примере показан один оборот.

Скручивание вдоль маршрута перпендикулярно к начинающему сечению

Скручивает сечение вдоль маршрута, оставляя сечение параллельно исходному сечению во время его скручивания вдоль маршрута.



В примере показан один оборот.
  Определить (Доступно, если параметры "Скручивание вдоль маршрута" или "Скручивание вдоль маршрута перпендикулярно к начинающему сечению" выбраны в разделе "Ориентация/Контроль скручивания"). Выберите один из указанных ниже параметров:

Определение скручивания

Определите скручивание. Выберите Градусы, Радианы или Повороты.

Угол скручивания

Устанавливает число градусов, радианов или поворотов скручивания.

  Тип выравнивания маршрута (Доступно, если параметр По направлению выбран в разделе Ориентация/Контроль скручивания) Стабилизирует профиль, когда небольшая и неровная кривизна по направлению пути приводит к потере выравнивания профиля. Доступные варианты


Нет

Выравнивает профиль, перпендикулярно пути. Исправления не применяются.

Мин. скручивание

(Только для трехмерных маршрутов.) Не допускает самопересечения профиля при следовании маршруту.

Направление вектора

Выравнивает профиль по направлению, выбранному в Векторе направления. Выберите элементы для определения вектора направления.

Все грани

Когда путь включает соседние грани, делает профиль траектории касательным к соседним граням, когда это возможно.
Вектор направления (доступен, если Вектор направления выбран в разделе Тип выравнивания пути) Выберите плоскость, плоскую грань, линию, кромку, цилиндр, ось или пару вершин элемента и т.д., чтобы указать направляющий вектор.
  Объединить смежные грани Если профиль траектории имеет касательные сегменты, то при выборе этого параметра соответствующие поверхности в итоговом элементе становятся касательными по траектории. Поддерживаются грани, которые могут быть представлены в виде плоскости, цилиндра или конуса. Другие смежные грани сливаются, а профили приближаются. Дуги эскиза могут быть преобразованы в сплайны.
  Отобразить предв. просмотр Отражает предварительные просмотр элемента по траектории в режиме Закрасить. Отключите этот параметр, чтобы отобразить только профили и траекторию.
  Результат слияния Объединяет твердые тела в одно тело.
  Выровнять с торцевыми поверхностями Продолжает профиль элемента по траектории до последней грани на направлении. Грани траектории удлиняются или отсекаются, чтобы соответствовать граням на концах профиля без создания дополнительной геометрии. Этот параметр часто используется для геликоидов.


Параметр Выровнять с торцевыми поверхностями выбран Параметр Выровнять с торцевыми поверхностями очищен
Верх геликоида Верх геликоида
Низ геликоида Низ геликоида

Направляющие кривые

Направляющие кривые Направляет профиль по траектории. Выберите направляющие кривые в графической области.

Направляющие кривые должны совпадать с профилем или с точкой на эскизе профиля.
Переместить вверх и Переместить вниз Регулирует порядок направляющих кривых. Выберите "Направляющая кривая" и настройте последовательность профилей.
  Соединить плавные грани Очистите, чтобы улучшить быстродействие профилей с направляющими кривыми, и чтобы разбить профиль на сегменты в точках, где направляющие кривые или путь не являются непрерывной кривой. Следовательно, линии и дуги направляющих кривых совпадают точнее.

Параметр Соединить плавные грани выбран Параметр Соединить плавные грани отключен
При отключении параметра Соединить плавные грани существует вероятность, что некоторые элементы, созданные позднее, могут содержать ошибки из-за измененной геометрии.
Отобразить сечения Отображает части траектории. Выберите стрелки , чтобы просмотреть и исправить профиль по Номерам сечений.


Начать/Закончить касание

Тип - начать касание и Закончить касание - тип.

Нет Касательность не применяется.
По касательной к направлению Создает траекторию по нормали к начальному пути.

Тонкостенный элемент

Выберите, чтобы создать тонкостенный элемент по траектории.

Твердотельный элемент по траектории Элемент по траектории с тонкостенным элементом
Тип тонкостенного элемента Устанавливает тип тонкостенного элемента по траектории. К этим параметрам относятся:


Одно-Направление

Создает тонкостенный элемент в одном направлении от профилей с помощью значения Толщина. При необходимости выберите Реверс направления.

Промежуточная-Плоскость

Создает тонкостенный элемент в обоих направлениях от профилей, применяя одно значение "Толщина" в обоих направлениях.

Два-Направления

Создает тонкостенный элемент в обоих направлениях от профилей. Задайте отдельные значения для параметров "Толщина" и "Толщина" .

Область действия элемента

Указывает тела или компоненты, на которые влияет элемент.
  • Для многотельных деталей см. Область действия многотельных деталей.
  • Для сборок см. Область действия в сборках.
