Скрытие и отображение тел

При работе с многотельными деталями можно скрыть или отобразить поверхность или твердые тела с использованием параметра Вид > Скрыть/Отобразить тела.

Чтобы скрыть и отобразить тела, выполните указанные ниже действия.

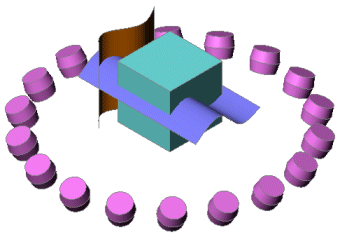

  1. Откройте документ, который содержит несколько твердых тел или тел поверхностей.

  2. Выберите Вид > Отобразить/Скрыть тела.
  3. В PropertyManager в разделе Скрытые тела выберите тела в графической области в качестве Твердого тела/поверхности .

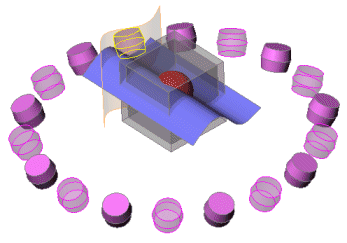

    При выборе тела оно становится прозрачным в графической области.

  4. Щелкните .

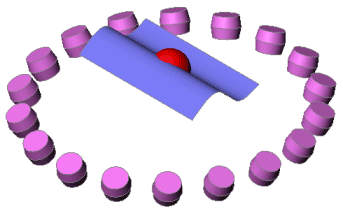

    Выбранные объекты остаются скрытыми.

  5. Еще раз выберите Вид > Скрыть/Отобразить тела, чтобы открыть PropertyManager.
  6. Выберите полупрозрачные тела в графической области. Можно выбрать только некоторые или все полупрозрачные тела.
  7. Щелкните .

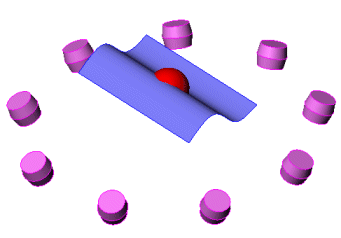

    Выбранные полупрозрачные объекты становятся видимыми.

    Можно также воспользоваться контекстным меню, чтобы скрыть поверхность, не используя PropertyManager (Менеджер свойств) для предварительного просмотра выбираемых объектов. Чтобы снова отобразить скрытую поверхность, выберите Вид > Скрыть/Отобразить тела , затем выберите полупрозрачные тела в графической области и нажмите .

    • Как и раньше, операции Скрыть или Отобразить можно выполнять из дерева конструирования FeatureManager, однако при этом не открывается PropertyManager, и модель не отображается в полупрозрачном состоянии.
    • Чтобы скрыть или отобразить компонент сборки, нажмите инструмент Скрыть/Отобразить компонент на панели инструментов Сборка.
