Свойства документа - Позиции

На уровне документа можно задать параметры черчения для позиций. Можно изменить эти настройки в окне PropertyManager. Доступно для документов всех типов.

Чтобы открыть эту страницу, откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документов и выберите Примечания > Позиции.

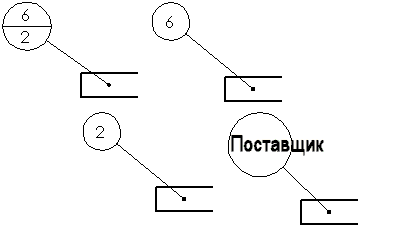

Базовый стандарт позиций

Стандарт базовых позиций
Верхняя Для верхней части позиции Разделительная окружность или для позиций остальных типов выберите значения следующих параметров:
  • Текст
  • Номер позиции
  • Количество
  • Свойства пользователя
Параметр Верхний применяется к единичной позиции или позиции одна на другой.
Нижняя Для нижней части позиции Разделительная окружность выберите значения следующих параметров:
  • Текст
  • Номер позиции
  • Количество
  • Свойства пользователя

Одна позиция

Стиль Выберите значение Нет, чтобы текст позиции отображался без рамки, или выберите форму позиции. По умолчанию используется Круглая.
Скругленный Треугольный
Шестиугольник Рамка
Ромб Пятиугольник
Разделительная окружность Флаг - Пятиугольный
Флаг - Треугольник Подчеркнутый
Квадратный Квадрат/окружность
Проверить Нет
Размер Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).

Группа позиций

Стиль Выберите форму позиции.
Размер

Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).

Компоновка авто-позиций

Выберите компоновку:
  • Квадрат
  • Cнизу
  • Слева
  • Круг
  • Сверху
  • Справа
Квадратная компоновка
