Свойства документа - Размеры радиуса

На уровне документа можно задать параметры черчения для размеров радиуса. Доступны для всех типов документов.

Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку Параметры (панель инструментов Стандартная), выберите Свойства документа, а затем выберите Размеры > Радиус.

Стандарт базового радиального размера

Стандарт базового радиального размера
Сплошная выноска, выровненный текст
Выноска с разрывом, текст по горизонтали
Выноска с разрывом, выровненный текст

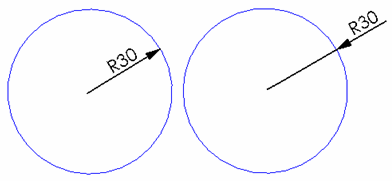

Расположение стрелки

Предыдущая версия arrows_follow_position_cleared.gif
Авто-стрелки следуют направлению текста arrows_follow_position_selected.gif
Авто-стрелки прикреплены к дуге и выходят за границу размера arrows-attach-point-away.gif
Отобразить с оттененным указателем

Если этот параметр выбран, выноска включает указатель центра.

Если этот параметр очищен, стрелка выноски останавливается на окружности.
