Используйте инструмент "Массив" DimXpert для создания или редактирования элементов массива и набора.
Связанные массивы
Если выбранным элементом является связанный массив, в список выбора войдут элементы SolidWorks, которые использовались для определения этого массива.
В примере представлен массив DimXpert, состоящий из восьми отверстий, которые связаны с двумя элементами SolidWorks из списка, содержащими по четыре отверстия каждый.
В случае удаления одного из двух элементов SolidWorks количество отверстий в массиве уменьшится на четыре.
Массивы вручную
Если выбранным элементом является массив вручную, в список выбора войдут все элементы DimXpert.
В примере представлен массив DimXpert, состоящий из двух отверстий цековки. Элементы можно добавлять в список и удалять из него путем выбора.
При добавлении элементов выполняется их фильтрация - добавляются только те элементы, тип и размер которых совпадает с типом и размером существующих элементов.
| Найти все на грани |
Параметр упрощает выбор новых элементов. С помощью этого параметра за одну операцию выбора можно добавить два элемента в правой части детали. |
Набор
Если выбранным элементом является набор, в список выбора войдут все элементы DimXpert.

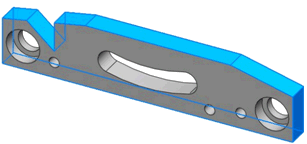

В примере представлен массив DimXpert, включающий девять плоскостей, которые образуют внешний профиль. Элементы можно добавлять или удалять, используя метод единичного выбора или параметр Найти все на грани. Параметр применяется только к поддерживаемым типам отверстий, бобышкам, канавкам и прорезям.
