Допуск сгиба и величина уменьшения

Расчет допуска сгиба и величины уменьшения являются методами определения плоской длины листа для задания необходимых размеров для согнутой детали. Другие методы включают таблицы сгибов, коэффициент К и расчет сгиба.

Расчеты допуска сгиба и величины уменьшения

Для определения общей плоской длины используется следующее уравнение:

Lt = A + B + BA

Для определения общей плоской длины с помощью значений уменьшения сгиба используется следующее уравнение:

Lt = A + B - BD

где:

  • Lt - это общая плоская длина

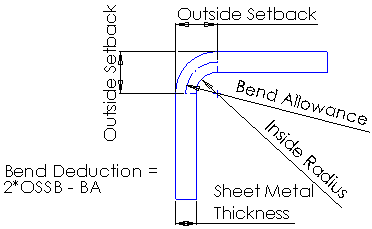

  • A и B показаны на рисунке
  • BA является значением допуска сгиба
  • BD - это величина уменьшения сгиба

Значение допуска сгиба и величины уменьшения

Можно указать точное значение допуска сгиба или уменьшения сгиба для любого сгиба листового металла путем ввода значения при создании сгиба.

Значение допуска, указанное для заданного радиуса и угла сгиба, должно находиться пределах между длиной внутренней и внешней кромок сгиба. По определению величина уменьшения сгиба является разницей между допуском сгиба и уменьшенным вдвое внешним значением.
