Размеры фаски

Можно указывать размеры фасок в чертежах. Кроме обычных свойств отображения размеров, для размеров фаски имеются собственные параметры для отображения выноски, текста и отображения X.

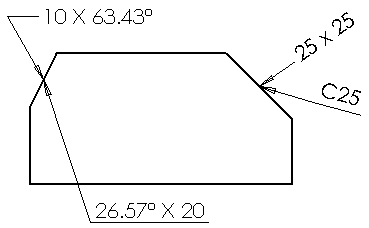

Отображение X - это размер X в обозначении размера фаски, содержащего два числа, например 1 X 45° (длина X угол), 45° X 1 (угол X длина), 1 X 1 (длина X длина) или C1 (фаски 45°).
Размеры фаски можно отобразить с использованием различных типов текста, выносок и размеров X.
Типы допусков для размеров фасок ограничены значениями: Нет, Двунаправленный и Симметричный.

Можно задать документ по умолчанию для отображения выноски размера фаски, текста и отображения значения X в Инструменты > Параметры > Свойства документа > Размеры > Фаска.

Вставка размеров фаски в чертежи

Чтобы добавить размеры фаски в чертеж:

  1. Щелкните Размер фаски Tool_Chamfer_Dimensions_Relations.gif на панели инструментов "Размеры/Взаимосвязи" или нажмите Инструменты > Размеры > Фаска .

    Вид указателя изменится на pointer_Chamfer_Dim.gif.

  2. Выберите кромку фаски, выберите одну из начальных кромок, затем нажмите в графической области для размещения размера Сначала следует выбрать кромку фаски. Однако размер не отображается, пока последовательно не будет выбрана одна из начальных кромок.

    Используйте функцию быстрого размера для равномерного нанесения размеров. Или, чтобы нанести размер, переместите указатель за пределы манипулятора быстрого размера.

    Появится окно Размер PropertyManager (Менеджер свойств), а инструмент останется активным для указания размеров для других фасок.

  3. Нажмите PM_OK.gif.
