Условные обозначения - это заполненные текстом окна, которые появляются в графической области, когда используются определенные инструменты. Маркеры позволяют динамически выбирать, перемещать и задавать некоторые параметры, не покидая графической области.
Условные обозначения

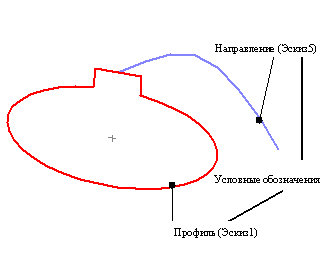

Условные обозначения помогают легко определить различные элементы. Например, эти условные обозначения показывают профиль и направление элемента по траектории. Эти условные обозначения можно перемещать перетаскиванием, но их невозможно использовать для изменения каких-либо свойств объекта, к которому они относятся.
Некоторые условные обозначения, например, условные обозначения, используемые для фасок, содержат цифры, которые можно редактировать для управления размером объекта.
В этом примере можно отредактировать условное обозначение в графической области.
Маркеры

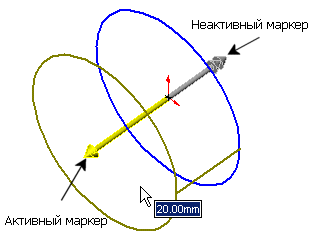

Цвет маркера устанавливается в меню , в поле Цвета системы. Активные маркеры отображаются цветом выделения. Неактивные маркеры отображаются цветом Неактивных элементов.
Маркеры отмеряют длину вытяжек. Перетащите маркер до нужной глубины вытяжки, и с его помощью это расстояние будет отмерено.
На нужную глубину вытяжки можно также перетащить указатель (а не маркер). Нажмите на маркер, а затем перетащите указатель в любом направлении.
Один маркер имеет одностороннюю стрелку, а другой маркер имеет двустороннюю стрелку, что позволяет отслеживать, для какого направления применяется маркер.
