Design Clipart

Design Clipart позволяет выполнять поиск и повторно использовать многие объекты из файлов SolidWorks, DWG и DXF.

Применение Design Clipart

С помощью функции Поиск файлов и моделей SolidWorks Design Clipart выполняет поиск определенных папок, разделение файлы и извлечение данных, которые можно использовать при работе в SolidWorks.
  • Детали разделяются на элементы (вытяжки и вырезы), эскизы и блоки.
  • Элементы разделяются на эскизы.
  • Чертежи разделяются на общие таблицы и блоки.
  • Файлы DWG/DXF разделяются на таблицы, блоки и виды.
Исходные файлы не изменяются при их разделении с помощью Design Clipart.

Использование поиска в SolidWorks

Изображения, созданные в процессе разделения, отображаются как уменьшенные копии на вкладке Поиск при использовании функции поиска SolidWorks для файлов и моделей. Перетащите уменьшенную копию в файлы SolidWorks для восстановления разделенных объектов.

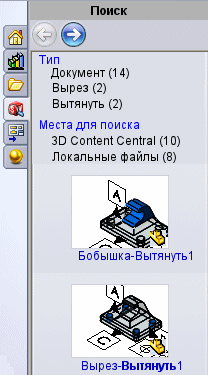

В результатах поиска выберите уменьшенную копию разделенного файла и нажмите значок на контекстной панели инструментов для просмотра уменьшенной копии разделенного объекта на панели "Результаты поиска".

В поле Поиск SolidWorks отобразится путь поиска для объекта. На панели "Поиск" объекты отфильтрованы по Виду и Месту поиска.



Например, если на отображаемом изображении выбрать Бобышка-Вытянуть1, на панели результатов Поиск отобразится другое уменьшенное изображение разделенного элемента Эскиз3.

Путь для вытяжки отобразится в поле "Поиск" в SolidWorks.
