Инструмент "Размер расположения DimXpert"

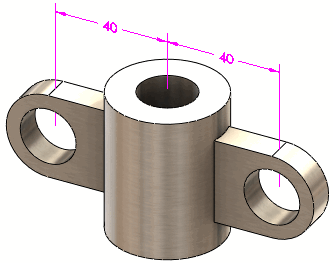

Инструмент Размер расположения используется для применения линейных и угловых размеров между двумя элементами DimXpert (за исключением поверхностей, скруглений, фасок и карманов). В ходе выполнения следующей процедуры создается размер, определяющий расстояние между двумя простыми отверстиями.

линейные размеры применяются между следующими элементами:

  • Две параллельные плоскости, оси или линии
  • Две точки
  • Точка и плоскость, ось или линия
  • Пары осей и несимметричные линии (которые не пересекаются и не являются параллельными):

Угловые размеры применяются между двумя не параллельными плоскостями, осями или линиями.

К следующим элементам можно применить линейные или угловые размеры:
Точки точки пересечения и сферы
Элементы плоскости плоскость, канавка, ширина и плоскость пересечения
Осевые и линейные элементы конус, цилиндр, бобышка, простое отверстие, отверстие цековки, отверстие зенковки, прорезь и линия пересечения
Точка Точка пересечения

Допуск/Точность

Задайте для размера расположения допуск и точность по умолчанию, выбрав Инструменты > Параметры > Свойства документа > DimXpert > Размер расположения.
