Параметры деформации вытеснения поверхности

push - brckt beg.gif push - brckt in proc.gif push - brckt fin.gif
Первоначальное целевое тело Предварительный вид примененного L-образного Тела инструментаPM_tool_body_Deform.gif С помощью деформации Вытеснение поверхности создается ребристая выемка

Придать направление

Направление деформации Задается направление вытеснения (деформации). Выберите линию эскиза, линейную кромку, плоскую грань, плоскость или две точки или вершины. При необходимости выберите Реверс направления деформации PM_reverse_direction.gif.
Если предварительный вид вытеснения поверхности не отображен, выберите Реверс направления деформации PM_reverse_direction.gif. Неудачная деформация вытеснения поверхности часто происходит в результате неправильного выбора значений параметра Придать направление.
Отобразить предв. просмотр Отобразятся предварительные результаты в рамке (параметр отключен) и закрашенные (параметр выбран). Чтобы добиться лучших результатов в создании больших и сложных моделей, не выбирайте этот параметр, пока не выбраны все остальные параметры.

Деформировать область

PM_face.gif Дополнительные грани для деформации Можно добавлять определенные грани для деформации. Деформируются только выбранные грани. Если никакие грани не выбраны, влиянию деформации подвергается все тело.
push - top faces selected.gif
Выберите тело инструмента и верхнюю грань конечного тела для параметра Дополнительные грани для деформацииPM_face.gif
push - top faces def only 1.gif push - top faces def only 2.gif
Деформация Вытеснение поверхности окажет влияние только на верхние грани. Нижние грани останутся без изменения.
PM_deform_bodies_to_be_deformed.gif Деформируемые тела (Конечные тела.) Определяются тела для деформации с помощью тела инструмента. Все тело подвержено влиянию деформации, где бы тело инструмента ни пересекало конечные тела, или создает относительное перемещение, если тела инструмента не пересекают конечные тела.

В приведенном примере показан результат использования параметра Тела для деформации PM_deform_bodies_to_be_deformed.gif или Дополнительные грани для деформации PM_face.gif.

SP body push + tool.gif
Тело инструментаPM_tool_body_Deform.gif и Тела для деформацииPM_deform_bodies_to_be_deformed.gif (конечное тело)
SP face push.gif
Выбрано вытеснение поверхности с параметром Дополнительные грани для деформацииPM_face.gif (верхняя грань)
SP body push.gif
Выбрано вытеснение поверхности телом с параметром Тела для деформацииPM_deform_bodies_to_be_deformed.gif и параметром Дополнительные грани для деформацииPM_face.gif, для которого не выбраны никакие грани
PM_tool_body_Deform.gif Тело инструмента Установка тела инструмента для деформации Тел для деформации PM_deform_bodies_to_be_deformed.gif (конечные тела). Выберите предварительно определенное тело инструмента в списке. Эллипс, Эллипсоид, Многоугольник, Прямоугольник, Сфера. Установите размер тела инструмента с помощью условного обозначения в графической области. Чтобы использовать созданное тело инструмента, выберите в списке Выбрать тело, затем выберите тело инструмента в графической области.
PM_Deform_Deviation_deform.gif Отклонение деформации Указывается значение радиуса в месте углубления, где тело инструмента пересекается с целевыми гранями или конечными телами.
В приведенном примере показано влияние Отклонения деформацииPM_Deform_Deviation_deform.gif на деформацию вытеснения поверхности.

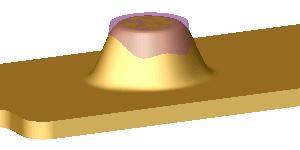

push - large dev value.gif
Отклонение деформацииPM_Deform_Deviation_deform.gif с большим значением и с использованием прозрачного конуса в качестве Тела инструментаPM_tool_body_Deform.gif
push - small dev value.gif
Отклонение деформацииPM_Deform_Deviation_deform.gif с небольшим значением и с использованием прозрачного конуса в качестве Тела инструментаPM_tool_body_Deform.gif

Положение тела инструмента

Использование этих параметров позволяет изменять положение тела инструмента путем ввода точных цифровых значений. Этот метод более точен, чем использование системы координат.

PM_DeltaX.gif PM_DeltaY.gif PM_DeltaZ.gif Дельта X, Y, Z Тело инструмента перемещается вдоль оси X, Y и Z.
PM_angle_x.gif PM_angle_Y.gif PM_angle_Z.gif Угол поворота Вращение тела инструмента вокруг осей X, Y или Z, а также вокруг исходной точки вращения.
PM_X_rotation_origin.gif PM_Y_rotation_origin.gif PM_Z_rotation_origin.gif Исходная точка вращения Определение места центра вращения, который представлен системой координат triad_deform.gif в графической области.

Параметры формы

PM_deform_shape accuracy.gif Точность формы Контроль над качеством поверхности. Качество по умолчанию может быть недостаточным в областях с высоким уровнем кривизны. Увеличив точность, перемещая бегунок вправо, можно увеличить долю успешных попыток для элемента деформации. Перемещайте бегунок только по мере необходимости, так как с увеличением точности поверхности снижается качество изображения.
