Прикрепление позиций к магнитным линиям

Чтобы прикрепить позицию к магнитной линии, можно выполнить следующее:

  • Перетащите позицию к линии.

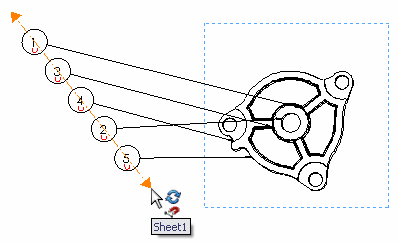

    Курсор изменяется на символ магнита prj-17537-magnetic-line-cursor.gif, когда позиция привязывается к линии. Позиции, привязанные к магнитным линиям, отображаются с символом магнита, когда магнитная линии видна.

  • • Нажмите на один конец магнитной линии или перетащите всю магнитную линию за ее центр и дотроньтесь линией до позиций.

    Позиция привязывается к линии.

Чтобы переместить позиции, прикрепленные к магнитной линии, щелкните конец магнитной линии или щелкните в любом месте магнитной линии и переместите ее в новое положение
Если магнитные линии не видны, выделите любую позицию, чтобы отобразить магнитные линии.
