Пример - Использование настроенного PropertyManager

При вставке компонента в сборку Вы выбираете конфигурацию компонента с помощью настроенного Вами PropertyManager, созданного в Издателе конфигураций.

Например, предположим, что Вы уже создали прокладку (shim.sldprt) с одной конфигурацией. В Издателе конфигураций Вы создаете правила для определения допустимых вариаций параметров для прокладок различной длины, ширины, толщины и материалов.

Теперь вы хотите добавить прокладку со следующими значениями в сборку:
Длина 125 мм
Ширина 50 мм
Толщина 15 мм
Материал Нержавеющая сталь тип 316

Чтобы вставить прокладку:

  1. Откройте сборку.
  2. Вставьте shim.sldprt в сборку, используя любой метод (такой как перетаскивание из Проводника Windows или использование параметра Вставить компоненты ).

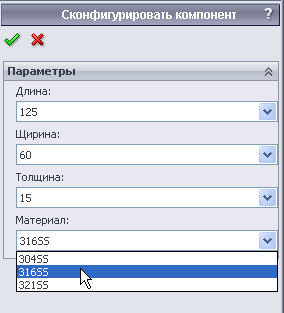

    PropertyManager отображается как PropertyManager Сконфигурировать компонент. Он содержит поля и значения для каждой переменной в соответствии с правилами, определенными в Издателе конфигураций.

  3. Выберите нужные значения для длины, ширины, толщины и материала.
  4. Нажмите .

    В графической области модель обновляется для отображения выбранных Вами значений. Новая конфигурация добавляется в shim.sldprt. При сохранении файла сборки shim.sldprt также сохраняется с новой конфигурацией.

    Можно изменить конфигурации после вставки компонента. Нажмите правой кнопкой мыши на компонент в графической области или в дереве конструирования FeatureManager и выберите Сконфигурировать деталь/сборку .
