Создание обработки углов

Инструмент Обработка углов отсекает или добавляет материал к плоским деталям из листового металла на кромке или грани.

Чтобы создать обработку углов:

  1. Создайте деталь из листового металла.
  2. Выберите Обработка углов Tool_Corner_Trim_Sheet_Metal.gif (панель инструментов Листовой металл) или выберите Вставка > Листовой металл > Обработка углов.
  3. В окне PropertyManager Обработка углов укажите следующее в разделе Параметры снятия напряжения:
    1. Выбор кромок для Угловых кромок PM_corner_edges.gif.
    2. Выберите Найти все углы.
    3. Выберите значение для параметра Тип снятия напряжения.
    4. Выберите или очистите параметр Расположить по центру линий сгиба.
    5. Установите значение для параметра Радиус или Боковая длина.
    6. Выберите параметр Пропорция к толщине, чтобы указать его значение.
    7. Выберите По касательной к сгибу.
    8. Выберите Добавить скругленные края, чтобы указать значение для поля Радиус PM_Radius.gif.
  4. Нажмите PM_OK.gif.

Добавление или отсечение материала в плоских деталях

Чтобы добавить или отсечь материал плоской детали:

  1. В окне PropertyManager Обработка углов укажите следующее в разделе Параметры затупленного угла:
    1. Выберите Угловые кромки и/или грани PM_parameters.gif.
    2. Выберите Найти все углы.

      Параметр Найти все углы доступен только в плоском состоянии.


    3. Выберите или очистите параметр Только внутренние углы.
    4. Выберите Тип затупления: Фаска PM_shm_Chamfer.gif или Скругление PM_shm_Fillet.gif.
    5. Укажите значение для параметра Расстояние PM_mate_distance.gif (Фаска) или Радиус PM_Radius.gif (Скругление).
  2. Нажмите PM_OK.gif.

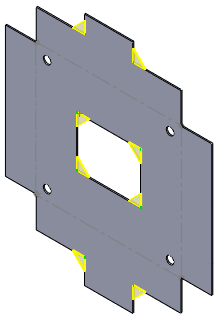

    1. Внешний угол: отсечь материал

    2. Внутренний угол: добавить материал
