Отображение обозначения кривизны

Чтобы отобразить обозначения кривизны объекта эскиза:

  1. В открытом эскизе нажмите правой кнопкой мыши на объект эскиза и выберите Отобразить обозначения кривизны.

    Появится кривая, отображающая кривизну объекта.

    Для сплайнов кривая обозначения пересекает сплайн в точках изгиба.

    Кривая динамически изменяет форму при перетаскивании объекта эскиза, что изменяет его кривизну.

  2. В PropertyManager Масштаб кривизны переместите регуляторы, чтобы изменить размер и плотность обозначения кривизны.

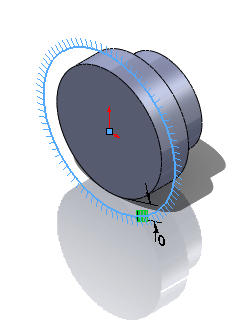

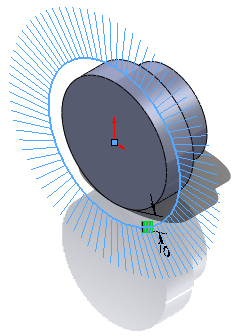

    curvature_combs_scale_01.gif curvature_combs_scale_02.gif
    Масштаб

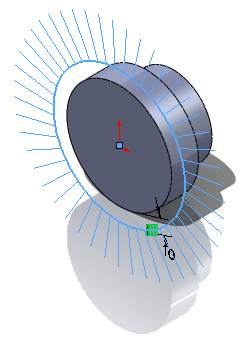

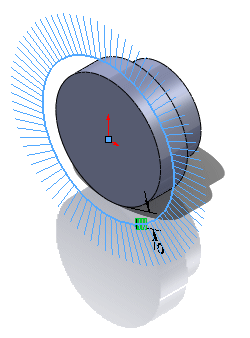

    curvature_combs_density_01.gif curvature_combs_density_02.gif
    Плотность

  3. Нажмите PM_OK.gif.

    Кривая отображается при закрытии эскиза (за исключением того случая, когда эскиз преобразован в элемент).
