Вычерчивание текста

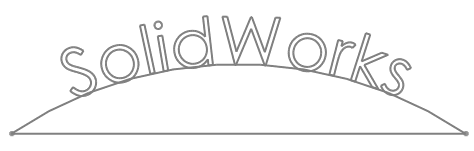

Чтобы создать эскиз текста на детали:

  1. Нажмите на грань детали.
  2. Выберите Текст Tool_Text_Sketch.gif (панель инструментов "Эскиз") или выберите Инструменты > Объекты эскиза > Текст .

    Чтобы создать профиль для размещения текста, нарисуйте окружность или непрерывный профиль из линий, дуг или сплайнов на эскизе, закройте эскиз, затем откройте другой эскиз для текста.

  3. В графической области выберите кромку, кривую, эскиз или сегмент эскиза.

    Выбранный элемент появляется в разделе Кривые PM_edges_curves_sketches_sketch_segments.png.

  4. В окне PropertyManager в разделе Текст введите текст для отображения.

    При вводе текста он отображается в графической области.

  5. При необходимости задайте свойства в окне Текст эскиза PropertyManager.
  6. Нажмите PM_OK.gif.


  7. Не закрывая эскиз, текст можно вытянуть или вырезать.
