Создание эскиза на грани детали

Чтобы создать новые элементы на детали, рисуйте новые элементы на грани детали.

Чтобы выполнить рисование на гранях модели:

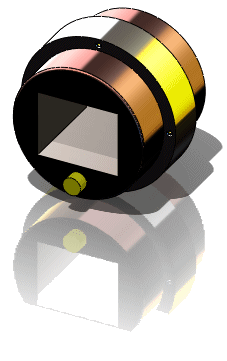

  1. Выберите плоскую грань модели, на которой необходимо рисовать.
  2. На панели инструментов «Эскиз» нажмите Эскиз Tool_Sketch.gif или выберите Вставка > Эскиз.

    Произойдет следующее:

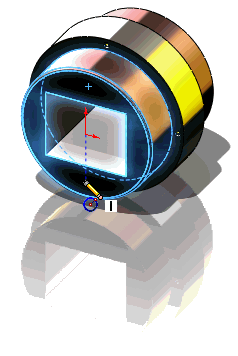

    • Отобразится соответствующий инструмент эскиза, а эскиз будет отображен при перетаскивании инструмента на грань модели.
      На выбранной грани отобразится масштабная сетка (если выбран параметр Отобразить масштабную сетку в меню Инструменты > Параметры > Свойства документа > Масштабная сетка/Привязать).
    • В строке состояния в нижней части окна SolidWorks появится сообщение Редактируется эскиз.

  3. Чтобы построить эскиз на другой грани, закройте текущий эскиз, выберите новую грань и откройте новый эскиз.

    Также можно воспользоваться инструментом RapidSketch для открытия эскиза на плоской грани или плоскости с активным инструментом эскиза.
