Краткое руководство: Построение сборки

Можно создать сборку SolidWorks для печатной платы и ее компонентов.

Чтобы построить сборку мобильного телефона, выполните следующие действия.

  1. Нажмите кнопку Построение модели (панель инструментов "Инструменты").

    Появится предупреждение CircuitWorks о наличии семи компонентов нулевой высоты. Если предварительно не указать высоту компонента 0402C_AVX, то компонентов нулевой высоты будет на один больше.

  2. В диалоговом окне нажмите кнопку Построить.
  3. Если появится запрос о необходимости перезаписать существующую плату или компонент модели, выберите Да.

    Построение завершено, когда на панели Ход выполнения отображается сообщение Процесс завершен .

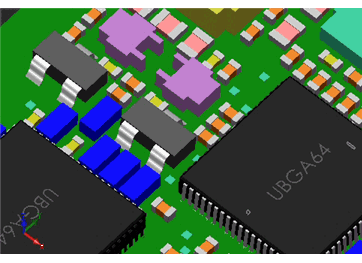

В SolidWorks отобразится модель сборки. Содержимое экрана может варьироваться в зависимости от настроек SolidWorks.

Обратите внимание, что одни компоненты представлены в виде подробных моделей, загружающихся в Библиотеку компонентов при установке CircuitWorks, другие – в виде обычных блоков, построенных в CircuitWorks на основе данных файла IDF. При необходимости простые модели CircuitWorks из библиотеки можно заменить на более детальные, созданные в SolidWorks.
