PropertyManager Добавить событие (константа)

Событие усталости основано на одном базовом исследовании. Все нагрузки и, следовательно, составляющие напряжения в справочном исследовании меняют свои величины пропорционально от своим максимальным значениям, как указано в справочном исследовании, к нулю.

Событие усталости основано на одном базовом исследовании. Все нагрузки и, следовательно, составляющие напряжения в справочном исследовании меняют свои величины пропорционально от своим максимальным значениям, как указано в справочном исследовании, к нулю.

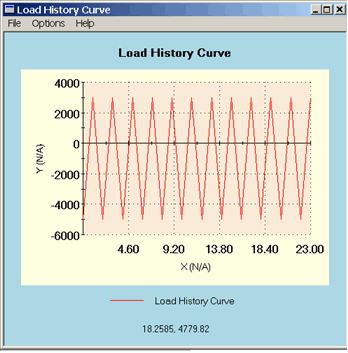

Событие усталости основано на одном базовом исследовании. Каждая нагрузка и, следовательно, каждая составляющая напряжения в справочном исследование меняет свою величину пропорционально своему максимальному значению (S_макс.) на минимальное значение, определенное R*S_макс. , где R является коэффициентом нагрузки. Отрицательный коэффициент означает реверсирование направления нагрузки.

• Коэффициент нагрузки Введите коэффициент нагрузки.
  Усталостные нагрузки являются пропорциональными, когда направления главных напряжений на каждом узле являются идентичными для всех справочных исследований, которые используются в определении событий усталости материалов. Во всех остальных случаях усталостные нагрузки являются непропорциональными.

счетчика исследований. Можно задавать больше одного исследования только в том случае, если вы выберите «Поиск пиков цикла».

Устанавливается базовое исследование. Щелкните по настоящей ячейке, чтобы выбрать исследование в раскрывающемся меню. В качестве справочного исследования можно выбрать статическое исследование или результаты напряжения в определенном шаге нелинейного или линейного динамического исследования.

Настоящий коэффициент масштабирования позволяет определить событие усталости на основании справочного исследования с масштабированными нагрузками. Поскольку исследование является линейным, программа использует настоящий коэффициент для масштабирования напряжений. Не допускается масштабирование нагрузок в нелинейном исследовании.

Например, если справочное исследование имеет нагрузки давления 50 ф/кв.дюйм, приложенные на грань и необходимо определить усталостную нагрузку 150 ф/кв.дюйм на ту же грань, вы должны ввести коэффициент масштабирования 150/50 = 3. Программа умножает результирующие напряжения справочного исследования на этот коэффициент, чтобы подсчитать значения напряжений для использования в вычислении знакопеременных напряжений.

Если выбран параметр Поиск пиков цикла, вы можете продолжить определять дополнительные строки. Дважды щелкните по № ячейки, чтобы добавить строку. Все исследования должны иметь одинаковую сетку.

Устанавливает шаг решения для справочного нелинейного или линейного динамического исследования. Программа использует результаты напряжения этого шага для расчета знакопеременных напряжений.
