В перечисленных ниже случаях с помощью усовершенствованных алгоритмов автоматически соединяются соприкасающиеся объекты.
- Грань или кромка оболочки твердого тела.
- Грань или кромка оболочки с другой гранью или кромкой оболочки.
- Грань твердого тела или оболочка с балкой, выступающей в роли усилителя. Тело балки должно касаться грани оболочки или твердого тела.
- Грань твердого тела или оболочка с соединением балок.
Оболочки относятся к листовом металлам и поверхностям. Можно приложить нагрузки, крепления, контакты и соединители к листовому металлу и они автоматически переместятся на серединную поверхность. См. раздел «Приложение нагрузок и креплений к оболочке».
Чтобы просмотреть или редактировать определения контактов кромок оболочек с гранями, используйте параметр Найти кромку оболочки - пары граней твердого тела/оболочки в меню Наборы контактов PropertyManager.
Для соприкасающихся граней компонентов из листового металла, оболочки которых созданы на промежуточных поверхностях, программа автоматически преобразует контакт-соединение в оболочки промежуточных поверхностей.
При наличии соединительного контакта между деталями из листового металла и другими поверхностями (твердыми телами или оболочками) алгоритм соединительного контакта может принудить сверхжесткое крепление из-за зазора между промежуточной сеткой и геометрией поверхности контакта. Сверхжесткое крепление соединительного контакта изменяет расчет узлов жесткого тела. Программа рассчитает все жесткие узлы (с частотными значениями близкими к 0), если удалить зазор путем смещения сетки деталей из листового металла от промежуточных поверхностей к геометрии поверхности контакта.
 |
 |

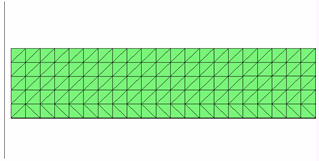

| Кромка поверхности, соприкасающаяся с гранью листового металла
|
Вид сетки сбоку (увеличенный) |
 |
 |

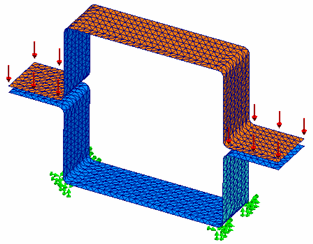

| Соприкасающиеся грани листового металла
|
Вид сетки и средней поверхности
|
 |
 |
| Грань твердого тела, соприкасающаяся с гранью листового металла
|
Вид сетки сбоку (увеличенный)
|
Соединение между соприкасающимися конструкциями с гранью из листового металла также автоматически создается и преобразуется в оболочки промежуточных поверхностей.
 |
 |
| Конструкции, соприкасающиеся с гранью листового металла |
Вид сетки сбоку (увеличенный)
|
Необходимо вручную определить связь для касающихся неплоских граней, для которых создается сетка с элементами оболочек. Однако, автоматическая связь создается для касающихся кромок поверхностей с неплоскими гранями.
 |
 |

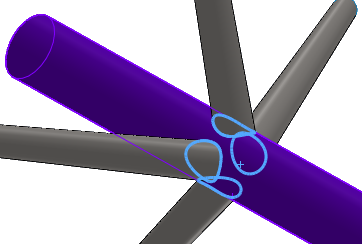

| Автоматическое построение пятен контакта между твердым телом и телом оболочки, которые пересекаются на сплайновых поверхностях. Используйте параметр Найти кромку оболочки – пары граней твердого тела/оболочки. |
Касающиеся неплоские грани оболочек. Определите набор связанных пятен контактов вручную. |
Когда соединения балок соединяются с соседней гранью твердого тела или оболочки, действительное поперечное сечение балки разбивается на сетку и отпечатывается на грани твердого тела или оболочки, создавая более точное соединение.
При создании сетки элементы создаются в области нанесения сечения балки. Конечное соединение балки присоединяется ко всем элементам внутри области нанесения сечения, формируя более реалистичное представление о соединении.
 |
 |
| Соединение балка-пластина |
Сетка области нанесения сечения балки на пластине |
Это более реалистичное построение соединения связи "балка-пластина" в настоящий момент недоступно для нелинейных исследований. Чтобы выполнить нелинейное исследование с использованием соединения "балка-пластина", необходимо создать новую сетку. Нельзя скопировать существующую сетку из статического исследования в нелинейное исследование.
