Определение пружинных соединителей с гранями и кромками

Можно использовать пружинные соединители с этими типами геометрических элементов.
  • Концентрические цилиндрические грани оболочки и твердого тела

    Цилиндр с поверхностями на краях и твердое тело по всей длине

    Пружины, определяемые в рамках в общей площади, получаются путем проекции. Задается жесткость пружины и силы предварительной нагрузки на единицу площади.

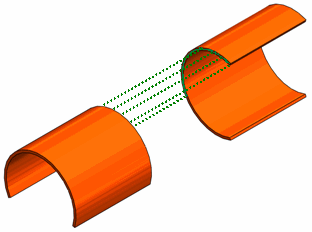

  • Параллельные круговые грани оболочек (тела из листового металла)

    Пружины, вставленные вдоль длины круговой дуги, получаются путем проекции.

    Листовые металлические тела сочетаются с двумерными элементами оболочки. После сочетания, грань, содержащая толщину листового материала становится кромкой. Таким образом, задается жесткость пружины и силы предварительной нагрузки на единицу площади.

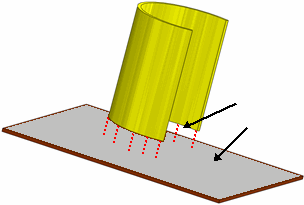

  • Круглая кромка оболочки и грань друг над другом

    Пружины, вставленные между круглыми кромками, и спроецированная круговая дуга на твердой грани. Задается жесткость пружины и силы предварительной нагрузки на единицу длины.

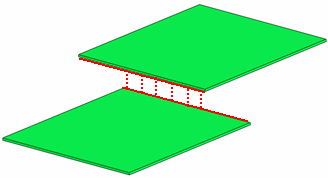

  • Плоские параллельные кромки листового металла друг над другом.

    Пружины, вставленные вдоль длины кромок, получаются путем проекции. Задается жесткость пружины и силы предварительной нагрузки на единицу длины.

  • Плоские параллельные грани

    Пружины, вставленные в область граней, получаются путем проекции. Задается жесткость пружины и силы предварительной нагрузки на единицу площади.
