Определение неравномерных силовых нагрузок

1. В дереве исследования Simulation нажмите правой кнопкой мыши значок Внешние нагрузки и выберите Сила.

   Появится окно PropertyManager Сила.

2. Нажмите в поле Грани, Кромки, Вершины и Справочные точки для Силы и выберите объект, к которому прикладывается сила.
3. Нажмите Выбранное направление.
4. Выберите окно Грань, Кромка, Плоскость, Оси для направления , затем выберите объект, чтобы задать направление.
5. Если выбрано более одного тела для приложения силы, укажите На объект или Общая.
6. Выберите необходимую Единицу измерения .
7. В окне Сила выберите необходимые составляющие силы и введите значения для каждой из них.
   • При выборе для направления плоскости или грани укажите по меньшей мере один из следующих компонентов: Вдоль плоскости - направление 1 , Вдоль плоскости - направление 2 или Перпендикулярно плоскости .
   • При выборе для направления кромки задайте значение силы вдоль этой кромки .
   • При выборе для направления оси укажите по меньшей мере один из следующих компонентов: Радиальная , Вдоль окружности или Осевая .
8. Установите флажок Неравномерное распределение.
9. Нажмите внутри окна Выбрать систему координат , затем выберите систему координат в графической области или в дереве конструирования FeatureManager (Менеджера свойств).
10. Введите коэффициенты неравномерного распределения и нажмите .

1. В дереве исследования Simulation нажмите правой кнопкой мыши значок Внешние нагрузки и выберите Сила.

   Появится окно PropertyManager Сила.

2. В графической области выберите грани, к которым необходимо приложить силу.
   По умолчанию к выбранным граням приложена сила по нормали.

3. В окне Единицы измерения выберите систему единиц измерения.
4. В поле Значение силы введите значение силы по нормали.
5. Если выбрано более одного тела для приложения силы, укажите На объект или Общая.
6. Установите флажок Неравномерное распределение.
7. Нажмите внутри окна Выбрать систему координат , затем выберите систему координат в графической области или в дереве конструирования FeatureManager (Менеджера свойств).
8. Введите коэффициенты неравномерного распределения и нажмите .

Если распределение задано как изменение направления сил на часть кромки или грани, как показано на рисунке, то программа устанавливает суммирование абсолютных значений сил, равных значению, заданному PropertyManager (Менеджером свойств).

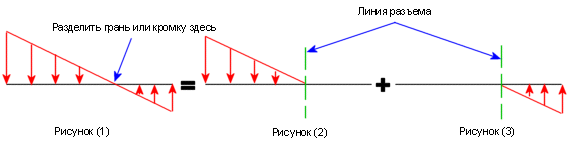

Во время приложения неравномерной силы, которая изменяет свое направление, [Рис.(1)], разделите элемент нагрузки, в котором сила изменяет свое направление и прикладывайте усилие в два этапа [Рис. (2) и Рис. (3)].
