Настоящий тип ограничения устанавливает все поступательные степени свободы на нуль. Он одинаковый для твердых тел, оболочек, балок и стержней. Справочная геометрия не используется.
Чтобы использовать неподвижные ограничения, нажмите правой кнопкой мыши на папку Крепленияв дереве исследования Simulation и выберите Зафиксированная геометрия. В окне Стандарт, выберите Неподвижная (без изменения).
Для твердых тел не применим параметр Неподвижный (без изменения). Ограничение Зафиксированная геометрия равносильно неподвижным ограничениям для твердых тел.
В следующей таблице приводится сводка атрибутов и ввода данных, необходимых для настоящего ограничения:
| Атрибут
|
Значение
|
|---|
| Ограничение степеней свободы для оболочечных сеток
|
3 перемещения
|
| Ограничения степеней свободы для балочных и стержневых сеток
|
3 перемещения
|
| Трехмерный символ
|
 |
| Выбираемые объекты
|
Вершины, кромки, грани и соединения балок
|
| Выбираемый справочный объект
|
Не применимо
|
| Перемещения
|
Не применимо
|
| Вращения
|
Не применимо
|
Пример

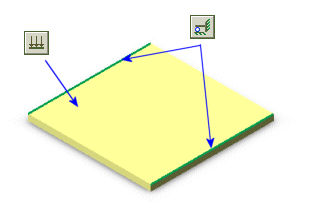

Следующий пример показывает различие между Неподвижным и Фиксированным ограничениями для оболочек: Рассмотрим тонкий лист, свободно опертый двумя противоположными концами. Равномерное давление по нормали прикладывается на оболочку.

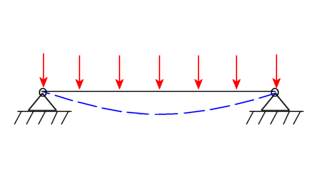

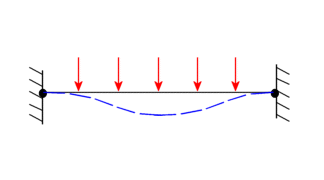

Следующие схематические рисунки иллюстрируют деформированную форму (синяя штриховая кривая) оболочек при использовании неподвижного и фиксированного ограничений.
