Сведения о контакте Узел к поверхности:

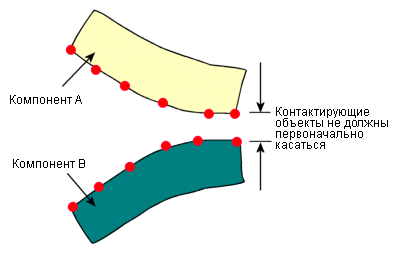

- Не требует, чтобы грани изначально соприкасались.
- Не требует совместимой сетки между гранями источника и цели.
- Допускаются вершины, кромки и грани в качестве Набора 1.
- Эта постановка задач контакта доступна при типе контакта Нет проникновения для статических, нелинейных и термических исследований. Для статических и нелинейных исследований этот тип контакта предотвращает интерференцию между гранями источника и цели, но позволяет им отодвигаться друг от друга для образования зазоров. Для термических задач можно использовать параметр «Тепловое сопротивление».
- Хотя контакт Поверхность с поверхностью является в общем более точным, параметр Узел к поверхности дает лучшие результаты, если площадь контакта между двумя гранями становится очень малой или сокращается до линии или точки.
- Рисунок показывает возможную деформацию двух граней при несовместимой сетке.

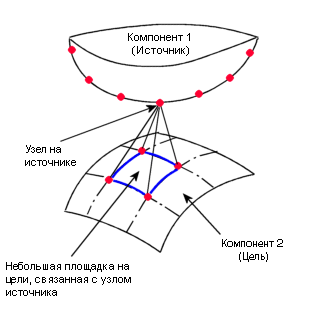

- Для каждого узла на источнике программа назначает одну или более грань на цели.
Программа самостоятельно выбирает объекты источника и цели. Они определены при помощи объектовНабора 1 и Набора 2 в папкеНабор контактов PropertyManager (Менеджера свойств).
- Контакт поверхностей: Предотвращает интерференцию, но допускает разделение.
