Можно выровнять сетку по верхней, средней или нижней грани оболочки. Чтобы выровнять сетку по справочной плоскости, можно ввести значение смещения. По умолчанию сетка всегда выровнена по средней грани оболочки.
В окне PropertyManager Определение оболочки отображаются следующие параметры:
|
Средняя поверхность
|
Выравнивает сетку по средней поверхности оболочки
|
|
Верхняя поверхность
|
Выравнивает сетку по верхней поверхности оболочки
|
|
Нижняя поверхность
|
Выравнивает сетку по нижней поверхности оболочки
|
|
Укажите коэффициент
|

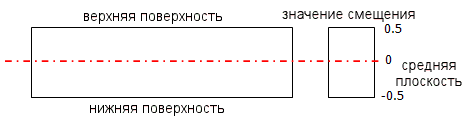

Выравнивание сетку по справочной поверхности с использованием значения смещения, которое является дробной частью общей толщины. На рисунке показано, что означают отрицательные и положительные значения смещения.
|

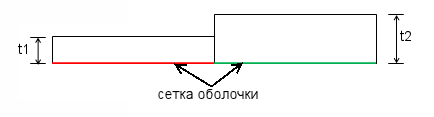

Например, для моделирования соседних оболочек модели с различной толщиной таким образом, чтобы их нижние грани совпадали, можно создать две поверхности с использованием параметра Нижняя поверхность.
Смещение для оболочек не доступно в анализе больших перемещений.
