На сферических гранях

Можно использовать настоящий параметр, только если все выбранные поверхности являются сферическими. Каждая поверхность может иметь различный центр. Радиальное, долготное и широтное направления для каждой поверхности базируются на своих собственных центрах.

Атрибут Значение
Возможные степени свободы для сеток твердого тела 3 перемещения
Возможные степени свободы для оболочечных сеток 3 перемещения и 3 вращения
Возможные степени свободы стержней 3 перемещения
Трехмерный символ
перемещение вращение
Выбираемые объекты Только для сферических поверхностей
Перемещения

Радиальные

Долготное

Широтное
Вращения (только для оболочек)

Вокруг радиального направления

Вокруг долготного направления

Вокруг широтного направления

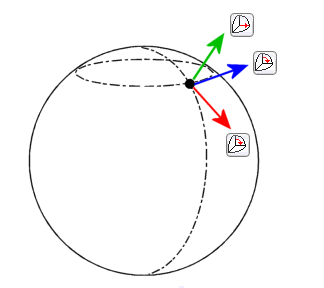

Радиальное, долготное и широтное направления сферической поверхности показаны на рисунке. Используйте предварительный просмотр для выявления широтного и долготного направлений.

Пример

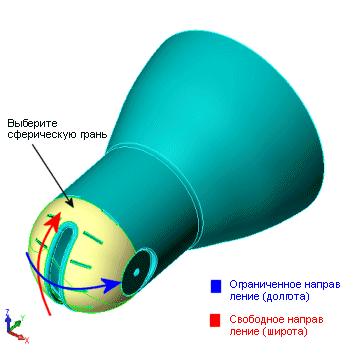

Сферическая поверхность отражательной детали, показанной на рисунке, может вращаться только в направлении широты. Задание перемещений в двух других направлениях на нуль обеспечивает выполнение этого условия.

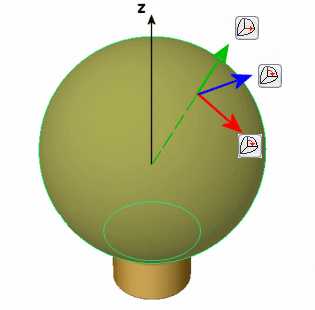

Деталь рукоятки Используйте тип ограничения На сферической грани, чтобы установить перемещения в радиальном и широтном направлениях на ноль. Используйте Предварительный просмотр для выявления направлений долготы и широты.
