Напряжение на верхнюю или нижнюю поверхность каждого слоя

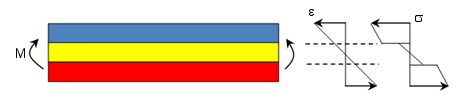

Сдвиги и участки деформации непрерывны сквозь толщину композитного материала. Однако, участки напряжения дискретны, вследствие разных свойств материалов и ориентации волокон слоев. Например изображена продольная деформация и напряжение по толщине, под воздействием простого изгиба. Наблюдается скачок напряжения на границе сопряжения двух слоев.
Можно спроектировать напряжение отдельное для каждого слоя на верхнюю и нижнюю грань.
Максимальное напряжение сквозь все слои
Можно построить эпюру максимального значения напряжения для заданных компонентов (огибающая эпюра) сквозь все слои. Построены эпюры максимального напряжения для каждого узла сквозь все слои (включая верхнюю и нижнюю грань).
Напряжение вдоль направлений материала
Можно построить эпюры напряжение для всех слоев вдоль направления ориентации волокон в слое или поперечно направлению (на поверхности) всех слоев.
Напряжение сдвига между слоями
Отдельно от составляющих напряжения доступных для не композитных моделей, можно построить эпюры напряжений сдвига между слоями в месте соединения двух слоев. Сдвигающее усилие между слоями возникает вследствие свойств эластичности и угла ориентации волокон слоя композита различное для разных слоев композитного материала. Высокое сдвигающее усилие между слоями приводит к расслоению (трещине на границе сопряжения смежных слоев) в композитном материале. В конечном счете расслоения сокращают срок службы композитного "слоистого материала".
Сдвигающее усилие между слоями вычерчивается в локальной системе координат. Описание локальной системы координат всех слоев оболочки см. в разделе «Угол ориентации волокон слоя композита».
