Свойства документа - Заметки

На уровне документа можно задать параметры черчения для заметок. Доступны для всех типов документов.

Чтобы открыть эту страницу, откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), перейдите на вкладку Свойства документа и выберите Примечания > Заметки.

Базовый стандарт заметок

Базовый стандарт заметок
Выровнять текст Выберите:
  • Центр
  • Слева
  • Справа
Отображение выноски Выберите из:
  • Подчеркнутый
Привязка при выравнивании относительно выноски (доступен только для стандартов DIN и JIS) Если выбран этот параметр, можно привязать выноску позиции к одной из сторон позиции.

Граница

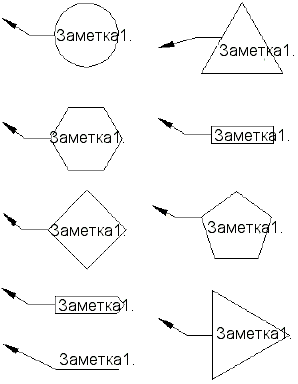

Стиль Выберите значение Нет, чтобы текст заметки отображался без рамки, или выберите стиль рамки.
Размер Выберите размер в списке (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).
При выборе параметра Тугая посадка можно указать расстояние, на которое смещается текст от границы рамки.
tight-fit.gif tight-fit-padded.gif
Тугая посадка С тугой посадкой и расстоянием 0,25 дюйма
