Быстрый размер

С помощью манипулятора быстрого размера можно нанести размеры с равными интервалами, чтобы их было удобнее считывать.

Манипулятор быстрого размера отображается при вставке размеров в чертежные виды. Используйте его, если требуется равномерно нанести размеры. Например, новый размер, вставленный между двумя другими, будет автоматически расположен посередине.

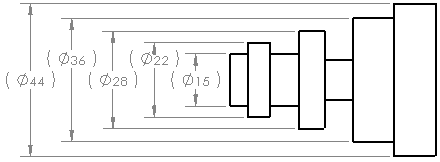

Используйте манипулятор быстрого размера для эффективного размещения размеров.

Чтобы настроить инструмент быстрого размера, выберите Инструменты > Параметры > Свойства документа > Размеры в разделе Расстояния смещения.

Чтобы избежать наложения при нанесении размеров на симметричную осевую линию с помощью манипулятора быстрого размера, размеры располагаются в шахматном порядке в соответствии со стандартом ANSI.

Чтобы отключить манипулятор быстрого размера, в PropertyManager Размер в разделе Инструменты нанесения размеров очистите параметр Быстрый размер. Эта настройка распространяется на все сессии.

Если манипулятор Быстрого размера включен, его можно отключить, нажав на клавишу ESC. Повторное нажатие клавиши ESC отключает инструмент Автоматическое нанесение размеров.

Использование манипулятора Быстрого размера

С помощью манипулятора быстрого размера можно нанести размеры с равными интервалами, чтобы их было удобнее считывать.

  1. В чертежи выберите Автоматическое нанесение размеров (панель инструментов Размеры/взаимосвязи) или Инструменты > Размеры > Авто .
  2. Выберите объекты для нанесения размеров.

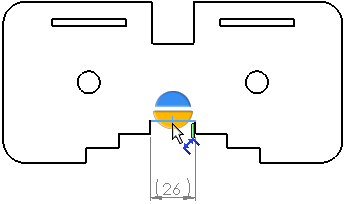

    В зависимости от типа размера, который может быть нанесен, манипулятор быстрого размера отображается как: или .

  3. Выберите манипулятор. Можно воспользоваться:
    • клавишей Tab, чтобы переключаться между разными положениями манипулятора;
    • пробелом, чтобы нанести размер за пределами геометрии модели.

    Размер наносится рядом с выбранным объектом. Существующие размеры перемещаются для очищения необходимого места для новых размеров.

Чтобы отключить манипулятор быстрого размера, в PropertyManager Размер в разделе Инструменты нанесения размеров очистите параметр Быстрый размер. Эта настройка распространяется на все сессии.

Если манипулятор Быстрого размера включен, его можно отключить, нажав на клавишу ESC. Повторное нажатие клавиши ESC отключает инструмент Автоматическое нанесение размеров.
