Примеры изгибов

Применение элементов изгиба полезно для изменения сложных моделей с помощью простых и интуитивных инструментов для различных сфер применения, включая разработку концепций, механическое проектирование, промышленный дизайн, красители для штампов, литейные формы и т.д. С помощью элементов изгиба можно изменить как единое тело, так и многотельную деталь.

Ниже приведены типы изгибов.
  • Изгибание
  • Поворот
  • Заострение
  • Растягивание

Пример выполнения изгибания

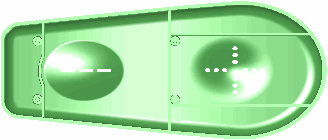

Исходная деталь
  • Наведите указатель на триаду. При этом отображается указатель перемещения/поворота . Нажмите правой кнопкой мыши, чтобы повернуть триаду. При этом изменится направление изгиба. Нажмите левой кнопкой мыши, чтобы переместить триаду.
  • Поместите указатель на манипуляторы плоскости отсечения. При этом отобразится указатель перемещения . Перетащите манипуляторы для размещения плоскостей отсечения.
  • Поместите указатель на кромку плоскостей отсечения. При этом отобразится указатель изгибания .
  • Перетащите плоскости отсечения для изгибания или изменения элемента «Изгиб».

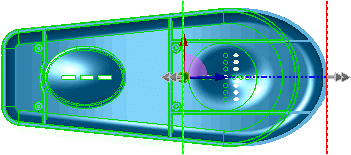

Наведите указатель на плоскость отсечения, нажмите левой кнопкой мыши и перетащите плоскость для выполнения изгибания, как показано на рисунке.

Чтобы управлять выполнением изгиба, можно задать значения параметров Угол и Радиус .

Ось сгиба всегда располагается относительно оси X исходной точки триады. Для изменения изгиба исходную точку триады можно перемещать и вращать.
Переместите триаду для изменения направления изгиба относительно ее оси X.
При привязке триады к одному из концов детали или к одной из плоскостей отсечения изгиб детали будет располагаться относительно этого элемента.
Чтобы привязать плоскости отсечения к определенному месту, в разделе Плоскость отсечения нажмите объект для параметра Выбрать справочный объект . Чтобы привязать триаду к определенной системе координат, выберите систему координат в разделе Тройка. Плоскость отсечения или триада будут зафиксированы в точке для выполнения изгибания и других подобных операций.
Зона между плоскостями отсечения определяет область, к которой применяется изгиб.

Пример поворота изгиба

Исходная деталь

Чтобы поместить плоскости отсечения и триаду в требуемое положение, перетащите их или задайте соответствующие значения параметров в окне PropertyManager (Менеджер свойств).

Чтобы задать угол поворота, поместите указатель на кромку плоскости отсечения, чтобы он принял форму , затем перетащите плоскость. Угол можно настроить также в окне PropertyManager.
Результат выполнения поворота

Пример заострения изгиба

Исходная деталь

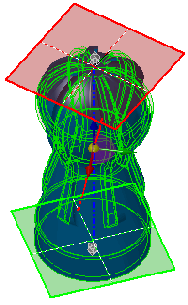

Предварительный вид детали, отображающий заострение

Зона заострения ограничена плоскостями отсечения.

Установите степень заострения путем перемещения плоскостей отсечения или триады. Для регулировки заострения поместите указатель на кромку плоскости отсечения, чтобы он принял форму , затем перетащите плоскость.

Коэффициент конуса можно настроить также в окне PropertyManager (Менеджер свойств).
Результат выполнения заострения
Чтобы изменить ось заострения, поверните и расположите требуемым образом плоскости отсечения и триаду.
Результат заострения при повороте оси

Пример растягивания изгиба

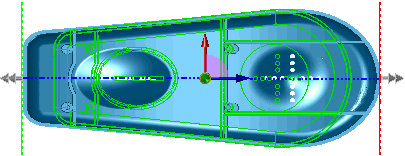

Исходная деталь

Растягивание с использованием местоположений плоскости отсечения по умолчанию (расширения детали)

При использовании такого способа происходит симметричное растягивание обоих концов.

При перемещении плоскостей отсечения или триады можно выбрать для растягивания отдельные области модели.

Для перемещения плоскостей отсечения поместите указатель на плоскость отсечения, чтобы он принял форму , затем перетащите плоскость.

Расстояние растяжения можно задать также в окне PropertyManager.
Результат растягивания отдельной области, ограниченной плоскостями отсечения.
