Сварные детали - Расположение файла собственных профилей

Расположение файла профилей сварных деталей по умолчанию: install_dir\lang\language\weldment profiles.

Структура подпапок в папке профилей сварных деталей определяет параметры, которые отображаются в окне PropertyManager Элемент конструкции.

Поле Выбранные элементы в PropertyManager и соответствующая папка в Проводнике Windows, а также структура файлов задаются следующим образом:
  • Главная папка. Содержит одну или несколько папок стандартов. В примере ниже профили сварных деталей располагаются в главной папке и содержат две папки стандарт (ansi inch и iso). В PropertyManager имя каждой папки стандартов отображается в качестве элемента для выбора в поле Стандарт.
  • Папки стандартов. Содержит одну или несколько папок типов, например, angle iron, c channel, pipe и т.д. В PropertyManager после выбора Стандарта имена всех его подпапок типов отображаются в поле Тип.
  • Папки типов. Содержат одну или несколько деталей библиотечных элементов. В PropertyManager после выбора Типа имена деталей библиотечных элементов отображаются в списке Размер.

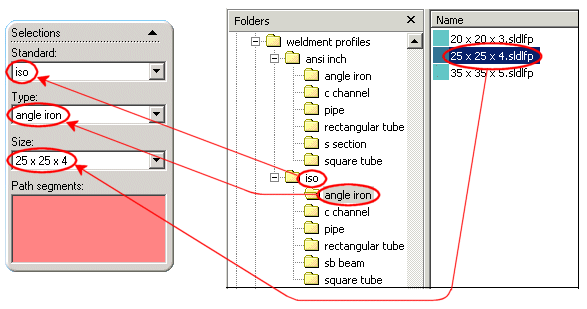

Элемент конструкции PropertyManager и Windows Explorer:
