Выбор разреза

Можно выбрать грани, кромки и вершины, созданные с помощью разреза детали или сборки.

Нельзя открыть эскиз на грани разреза.

Измерение и свойства сечения

  • Выберите грань на плоскости сечения, чтобы рассчитать ее свойства сечения. Выберите кромки или вершины для измерения.
  • Выберите усеченные грани для измерения длины или расчета свойств сечения. Усеченные грани — это грани, разрезанные плоскостью сечения.

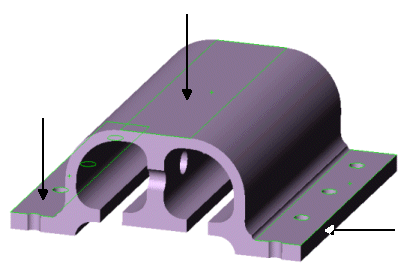

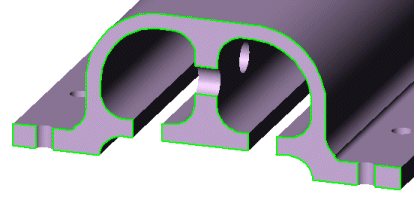

Усеченные грани

Преобразовать объекты

При использовании функций, отличных от "Измерить" и "Свойства сечения", усеченные грани ведут себя, как неусеченные. Например, если открыть эскиз на усеченной грани и преобразовать кромки, то будут преобразованы все кромки грани.

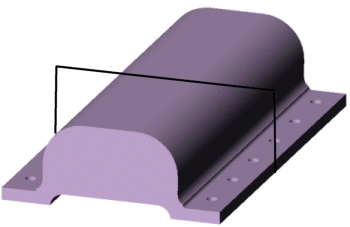

Преобразована полная грань
