Ввод параметров в таблице параметров

В таблице параметров имена размеров, элементов, компонентов и конфигураций должны полностью совпадать с именами, которые указаны в модели. Чтобы обеспечить точное соответствие, можно скопировать имена из диалогового окна Свойства для выбранного элемента.

1. Выполните одну из следующих операций:
   • Нажмите на размер.
   • Нажмите правой кнопкой мыши на элемент и выберите Свойства элемента.
   • Нажмите правой кнопкой мыши на компонент и выберите Свойства компонента.
2. В диалоговом окне или PropertyManager скопируйте (Ctrl+C) имя объекта (для компонентов скопируйте Полное имя).
3. Вставьте (Ctrl+V) имя в ячейку с соответствующим заголовком столбца.

   Спецификации параметров:

   В некоторых спецификациях параметров, которые указываются в ячейках заголовков столбца, содержится ключевое слово, например, $CONFIGURATION ($КОНФИГУРАЦИЯ) или $COMMENT ($ЗАМЕТКА). В ключевых словах параметров не учитывается состояние регистра. В некоторых параметрах (состояние погашения или ассоциированная конфигурация компонента) также содержится имя компонента и номер экземпляра. Для этих параметров используется следующий синтаксис: $KEYWORD@component<экземпляр> где component - это имя компонента, а экземпляр - номер экземпляра (целое число) в угловых скобках. Например, столбец, отмеченный как $CONFIGURATION@gear<2>, управляет ассоциированной конфигурацией второго экземпляра компонента gear (передача). В значениях, не являющихся именами элементов (Да, Погасить, и т.д.), регистр не учитывается. Синтаксис и допустимые значения для каждого типа параметра описываются в других разделах.

   Несколько экземпляров:

   Можно указать несколько экземпляров компонента в одной ячейке заголовка столбца. Используйте следующий синтаксис для номеров экземпляров: <*> все экземпляры <1-4> диапазон экземпляров <1,3,6> список непоследовательных экземпляров, разделенных запятыми <1,3-6,8> комбинация, разделенная запятыми

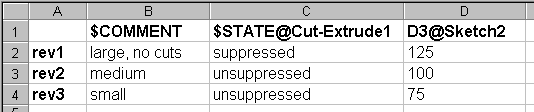

   Ниже приведен пример таблицы параметров, которая используется для создания трех конфигураций, добавления комментария для каждой из них, погашения элемента и управления размером.



   Не вставляйте строки и колонки с пустыми заголовками в середину таблицы параметров. Программное обеспечение SolidWorks прекращает обработку данных при достижении строки или столбца, имеющей пустую ячейку заголовка Данные в строке или столбце с пустым заголовком и после нее игнорируются.
