Вытяжки в преобразовании 2D в 3D

Можно вытянуть основания и другие элементы с помощью инструмента Вытянуть на панели инструментов "2D в 3D", используя неполные эскизы.

Вытянутая бобышка/основание на панели инструментов Элементы допускает только полные эскизы.

Чтобы вытянуть элемент:

  1. Отредактируйте эскиз.
  2. Выберите объекты эскиза, необходимые для элемента.

    Не обязательно выбирать полный эскиз.

  3. Удерживая нажатой клавишу Ctrl, выберите точку (на любом эскизе) в качестве начальной точки вытяжки.

    Если не выбрать начальную точку или выбрать точку на отредактированном эскизе, плоскость эскиза будет рассматриваться в качестве начальной точки.

  4. Нажмите кнопку Вытянуть на панели инструментов "2D в 3D" или выберите Инструменты > Инструменты эскиза > 2D в 3D > Вытянуть и нажмите в графической области, чтобы задать направление вытяжки.

    Появится окно Основание-Вытянуть PropertyManager (Менеджера свойств).

  5. Отредактируйте свойства в окне Основание-вытянуть PropertyManager (Менеджере свойств).

    Для преобразования 2D в 3D можно указать глубину глухой вытяжки, выбрав объект эскиза. Нажмите кнопку Глубина и выберите объект в эскизе.

  6. Нажмите кнопку OK.
Пример выполнения вытяжки в преобразовании 2D в 3D

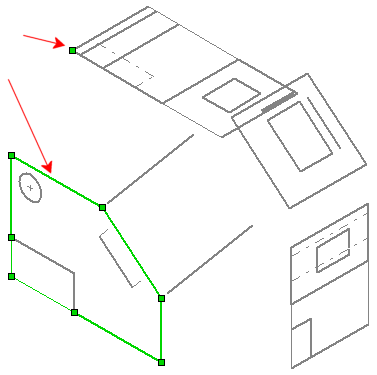

Выберите объекты эскиза (в эскизе Спереди слева внизу) в качестве базиса для вытяжки основания.

Удерживая нажатой клавишу Ctrl, выберите начальную точку (левую верхнюю вершину в эскизе Сверху).

Нажмите в графической области, чтобы задать направление вытяжки.

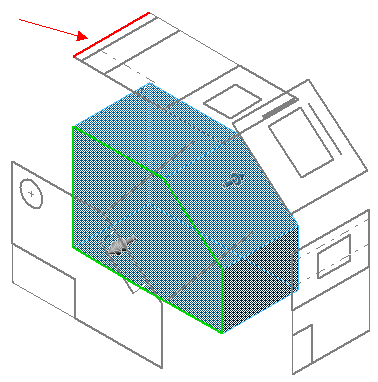

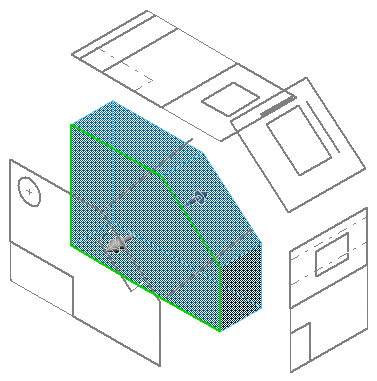

В диалоговом окне Основание-Вытянуть PropertyManager (Менеджера свойств) нажмите кнопку Глубина и выберите показанную линию для указания глубины вытяжки.
