Использование инструмента увеличительного стекла

С помощью инструмента увеличительного стекла можно подробно изучать модель и осуществлять выбор, не изменяя вид в целом. Подобные действия облегчают выбор объектов для таких операций, как создание сопряжений.

Чтобы с помощью инструмента увеличительного стекла выбрать объекты в сборке, выполните следующие действия.

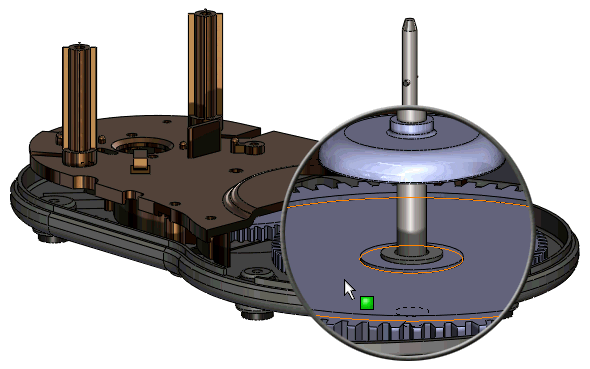

  1. Наведите курсор на область для проверки и нажмите G.

    Появится инструмент увеличительного стекла.

    Чтобы для отображения инструмента увеличительного стекла настроить горячие клавиши, выберите Инструменты > Настройка . На вкладке Клавиатура найдите инструмент Увеличительное стекло и введите горячие клавиши.

  2. Переместите указатель по модели.

    Увеличительное стекло также будет перемещаться с одинаковой степенью увеличения. Сама модель остается неизменной.

    Чтобы лучше контролировать перемещение, при нажатой клавише Ctrl и нажатой средней кнопке мыши выполняйте перетаскивание увеличительного стекла.

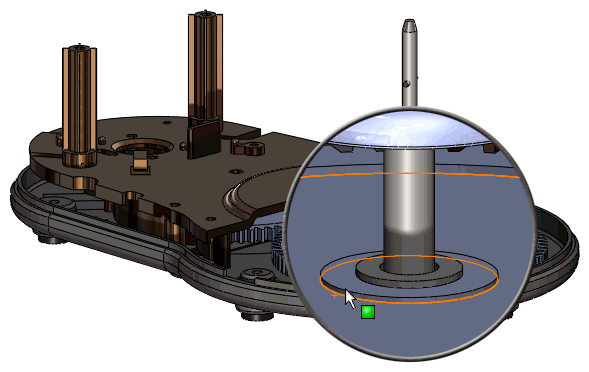

  3. Для увеличения прокрутите колесико мыши.

    Сама модель останется неизменной, а область под увеличительным стеклом увеличится.

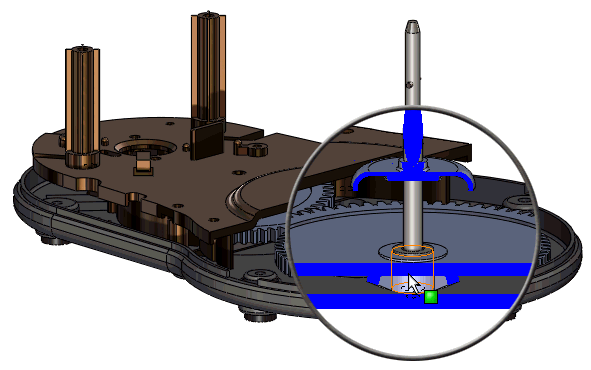

  4. Нажмите клавишу Alt и прокрутите колесико мыши, чтобы отобразить разрез, параллельный экрану.

  5. Удерживая нажатой клавишу Ctrl, выберите нужные объекты.

    Инструмент увеличительного стекла исчезнет, если объект выбрать без нажатой клавиши Ctrl.

  6. Завершите действие, например создание сопряжения.
  7. Нажмите, чтобы закрыть инструмент увеличительного стекла. Можно также нажать клавишу G или Esc.
