Выбор силуэтных кромок

Вы можете выбрать силуэтную кромку закругленной поверхности, например, цилиндра.

Для установки видимости силуэтной кромки выберите Параметры Tool_Options_Standard.gif (панель инструментов "Стандартная") или Инструменты > Параметры > Настройки пользователя, > Отображение/выбор , затем выберите параметр Динамическая подсветка из графического вида.

Силуэтные кромки включены в операции выбора.

Чтобы выбрать силуэтную кромку:

  1. Откройте эскиз на грани модели, плоскости или в активном чертежном виде.
  2. Выберите один из следующих инструментов:
    • Преобразование объектов Tool_Convert_Entities_Sketch.gif
    • Смещение объектов Tool_Offset_Entities_Sketch.gif
    • Автоматическое нанесение размеров Tool_Smart_Dimensions_Relations.gif
    • Добавить взаимосвязи Tool_Add_Relation_Dimensions_Relations.gif

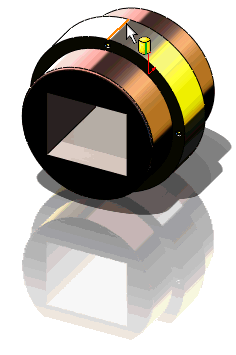

  3. Перемещайте указатель по цилиндрической грани, пока вид указателя не изменится на pointer_silhouette_edge.gif.



  4. Выберите высвеченную кромку.
