Создание выноски с изогнутыми указателями

Чтобы создать выноску с изогнутыми указателями:

  1. Выберите Выноска с изогнутыми указателями Tool_Multi_Jog_Leader_Annotation.gif на панели инструментов "Примечание" или выберите Вставка > Примечания > Выноска с изогнутыми указателями.
  2. Выберите лист чертежа, любую геометрию модели, точку прикрепления примечания или объект эскиза.
  3. Переместите указатель и нажмите в графической области для точки каждого изгиба.

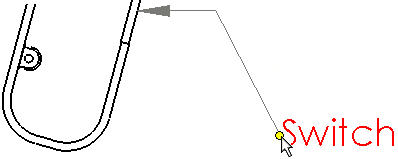

    Пример присоединения выноски с изогнутыми указателями к точке прикрепления примечания:



  4. Завершите создание выноски, нажав на любой объект, например, на грань или дважды нажав на лист чертежа.
