Перемещение и копирование размеров

После отображения размеров в чертеже их можно перемещать как внутри вида, так и в другой вид. При перетаскивании размера из одного места в другое, он прикрепляется к модели в нужном месте. Перемещать или копировать размер можно только в тот вид, ориентация которого соответствует этому размеру.

Видео: Перемещение и копирование размеров

Чтобы переместить размер в вид, выполните следующие действия.

 Перетащите размер в новое положение.

Чтобы переключить размер на другой элемент похожего размера в виде, выполните следующие действия.

 Выберите размер и перетащите и разместите маркер стрелки на другую кромку.

Это метод работает для радиальных размеров, диаметров и размеров фасок.

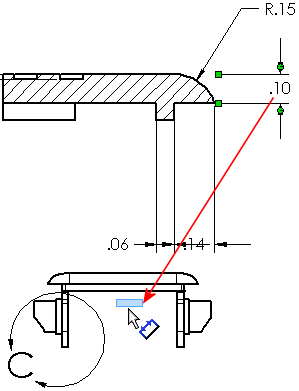

Чтобы переместить размеры из одного вида в другой, выполните следующие действия.

 Во время перемещения размеров в другой вид держите нажатой клавишу Shift. move_copy_dims.gif

Чтобы скопировать размеры из одного вида в другой, выполните следующие действия.

 Во время перемещения размеров в другой вид держите нажатой клавишу Ctrl.

Используйте это метод для создания множественных управляющих размеров.

Чтобы переместить или скопировать несколько размеров за раз, выполните следующие действия.

 Во время выбора удерживайте нажатой клавишу Ctrl.

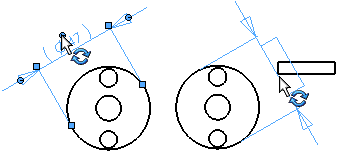

Чтобы повернуть размер, выполните следующие действия.

 Потащите регулятор, расположенный наиболее близко к тексту размера.

Размер вращается в небольших интервалах.

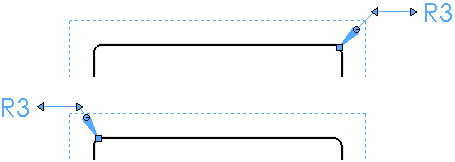

Управление выносками размеров для элементов одинакового размера

В чертежном виде с элементами одинакового размера можно перемещать между этими элементами выноски для радиальных размеров, размеров диаметра или фаски или выноски условных обозначений отверстий.

Переместить конечные точки выноски размера или условного обозначения отверстия с одного элемента на другой можно путем перетаскивания.
