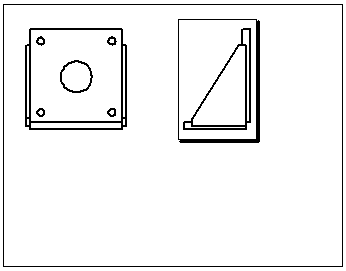

Заполнение предварительно определенных видов

  • Перетащить. Перетащите модель из дерева конструирования FeatureManager открытого документа детали или сборки в документ чертежа. Добавляются все имеющиеся предварительно определенные виды.
  • Вставить модель. Нажмите правую кнопку мыши на предварительно определенном виде и выберите Вставить модель. Выполните одно из действий ниже.
    • В окне PropertyManager Вставить модель выберите модель в списке Открыть документы или нажмите кнопку Обзор и перейдите к файлу модели.
    • Выберите вид, содержащий модель.
    • В другом окне выберите модель в графической области или в дереве конструирования FeatureManager.

      Этот вид и все связанные с ним виды (например, проекционные виды) будут добавлены после нажатия кнопки PM_OK.gif.

  • Выбор или Обзор. Выбор предварительно определенного вида. В PropertyManager в поле Вставить модель выберите имя модели в списке Деталь/Сборка, открытом в текущем сеансе, или выберите Обзор, чтобы перейти в файл модели. Этот вид и все связанные с ним виды (например, проекционные виды) будут добавлены после нажатия кнопки PM_OK.gif.
