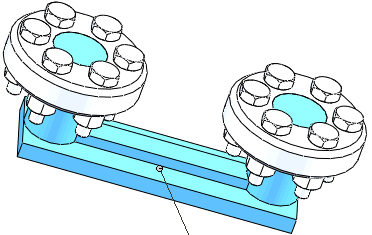

Проверка симметрии детали или сборки по отношению к выбранной плоскости

  1. В открытой детали или сборке выберите плоскость в дереве конструирования FeatureManager и нажмите на параметр Проверка симметрии tool_symmetry_check_utilities.gif (панель инструментов Инструменты).

    Отображается PropertyManager Проверка симметрии с заранее выбранной плоскостью.

  2. Для узлов и подузлов сборки выберите параметр Рассматривать узлы сборки как компоненты, если необходимо.

    Выбор этого параметра проверяет симметрию по отношению к подузлам внутри сборки, игнорируя компоненты подузлов. Отмена этого параметра включает компоненты подузлов в проверку симметрии сборки.

  3. Чтобы изменить цвет проверенных симметричных компонентов сборки:
    1. В разделе Настройки цвета выберите параметр Симметричные компоненты и нажмите на параметр Редактировать цвет.
    2. Измените цвет и нажмите кнопку OK.

    Также можно изменить настройки цвета для ассиметричных компонентов сборки или уникальных, симметричных и несимметричных граней деталей.

  4. Нажмите Проверить.

    Проверенные симметричные и несимметричные компоненты сборки или грани деталей отображаются в назначенном цвете.

  5. При выборе компонента сборки или грани детали в списке Результаты проверки симметрии компонент или грань высвечиваются в графической области.

  6. Чтобы сохранить отчет проверки симметрии, выберите Сохранить отчет.
  7. Закройте PropertyManager проверка симметрии или выберите Повторная проверка, чтобы запустить другую проверку симметрии.
